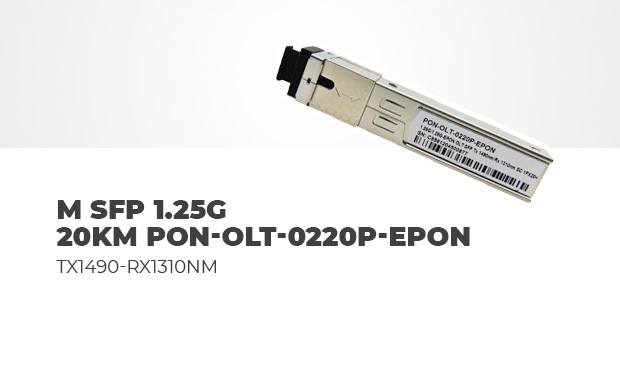

F. M SFP 1.25G 20KM PON-OLT-0220P-EPON TX1490-RX1310NM

Especificações Técnicas.
Modelo: F. M SFP 1.25G 20KM PON-OLT-0220P-EPON TX1490-RX1310NM
Código de referência: 1154


EPON-OLT-20: O Coração da Central Óptica (PX20):

O EPON-OLT-20 é um transceptor SFP de alto desempenho projetado especificamente para o lado da OLT (Central Office) em redes Gigabit Ethernet Passive Optical Network (EPON). Ele segue o padrão IEEE 802.3ah-2004 (1000BASE-PX20), sendo o componente responsável por gerenciar a comunicação com diversas ONUs/ONTs através de uma única fibra.

Destaques Técnicos e Operação:
Este módulo não é apenas um "conversor"; ele gerencia dois modos de luz distintos para permitir que vários clientes falem ao mesmo tempo sem colisões:

- Transmissão (Downstream): Opera em modo contínuo em 1490 nm (Laser DFB), enviando dados para todos os assinantes simultaneamente a 1,25 Gbps.
- Recepção (Upstream): Opera em modo Burst (Rajada) em 1310 nm. Como as ONUs enviam dados em "turnos" para não atropelarem umas às outras, o receptor (APD-TIA) precisa ser extremamente rápido para capturar esses pequenos pulsos de luz de diferentes distâncias.
- Alcance Dinâmico: Suporta mais de 20 dB de margem, garantindo que o sinal chegue com qualidade mesmo em redes com muitos divisores (splitters) ou distâncias de até 20 km.

Características Principais:
- Taxa de Dados: Simétrica de 1,25 Gbps (Up/Down).
- Fibra Única (BiDi): Utiliza um filtro micro-óptico WDM integrado para transmitir e receber pela mesma fibra.
- Conector: Padrão SC (geralmente SC/UPC), com alta perda de retorno para evitar reflexões de sinal.
- Sensibilidade do Receptor: Utiliza um sensor APD (Avalanche Photodiode), que é muito mais sensível que os sensores PIN comuns, permitindo detectar sinais fracos vindos de clientes distantes.
- Compatibilidade Elétrica: Entradas e saídas de dados compatíveis com LVPECL, facilitando a integração com os chipsets dos switches e OLTs.

Especificações de Hardware e Ambiente:
- Formato: SFP (Small Form-factor Pluggable) compatível com MSA.
- Alimentação: Fonte única de 3,3 V.
- Temperatura de Operação: Grau comercial, variando de 0 a +70 °C.
- Consumo: Projetado para baixo consumo de energia e baixa interferência eletromagnética (EMI).
- Segurança Laser: Classe I, em total conformidade com a norma IEC-60825.
- Conformidade: Segue os padrões FCC Parte 15 Classe B e FDA 21 CFR.

Funcionalidades de Monitoramento e Performance:
O módulo incorpora circuitos inteligentes para garantir a estabilidade da rede:
- Controle Automático de Potência (APC): Mantém a potência do laser constante, independente das variações de temperatura ambiente.
- Gestão de Erros: Mantém uma taxa de erro de bits (BER) extremamente baixa de no máximo $1 \times 10^{-12}$, testada com padrão PRBS $2^7-1$.
- Tx Disable & Fault: Inclui entrada para desabilitar o transmissor e indicadores de falha para proteção imediata do sistema.
- Sincronização de Tempo: O cálculo do tempo de ajuste segue a relação matemática $$T_{SET} = T_{GAP} - T_{GUARD}$$, garantindo que o intervalo entre as transmissões das ONUs seja respeitado para evitar colisões no uplink.

Arquivos:
- Especificações Tecnicas: Clique aqui
