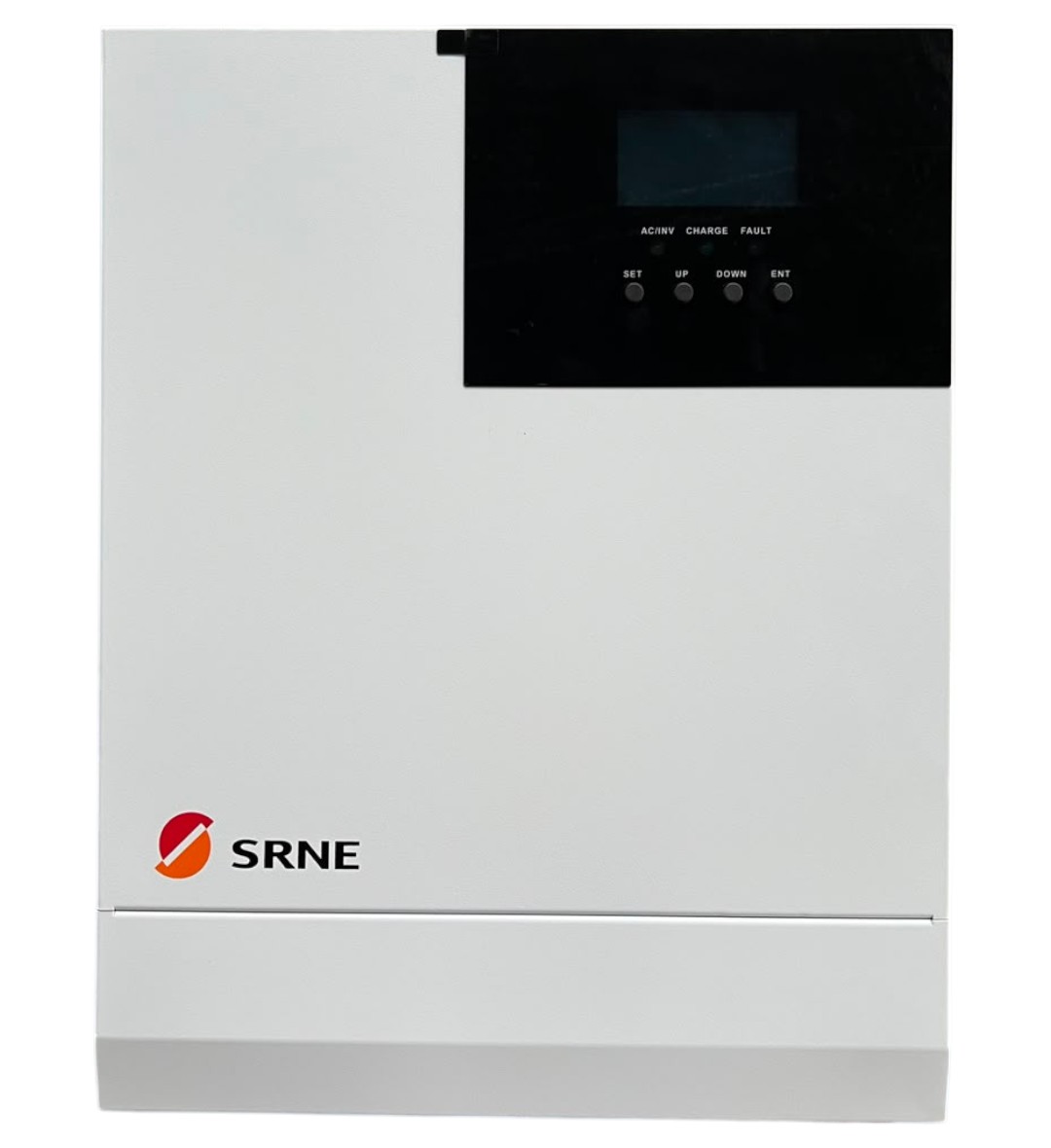

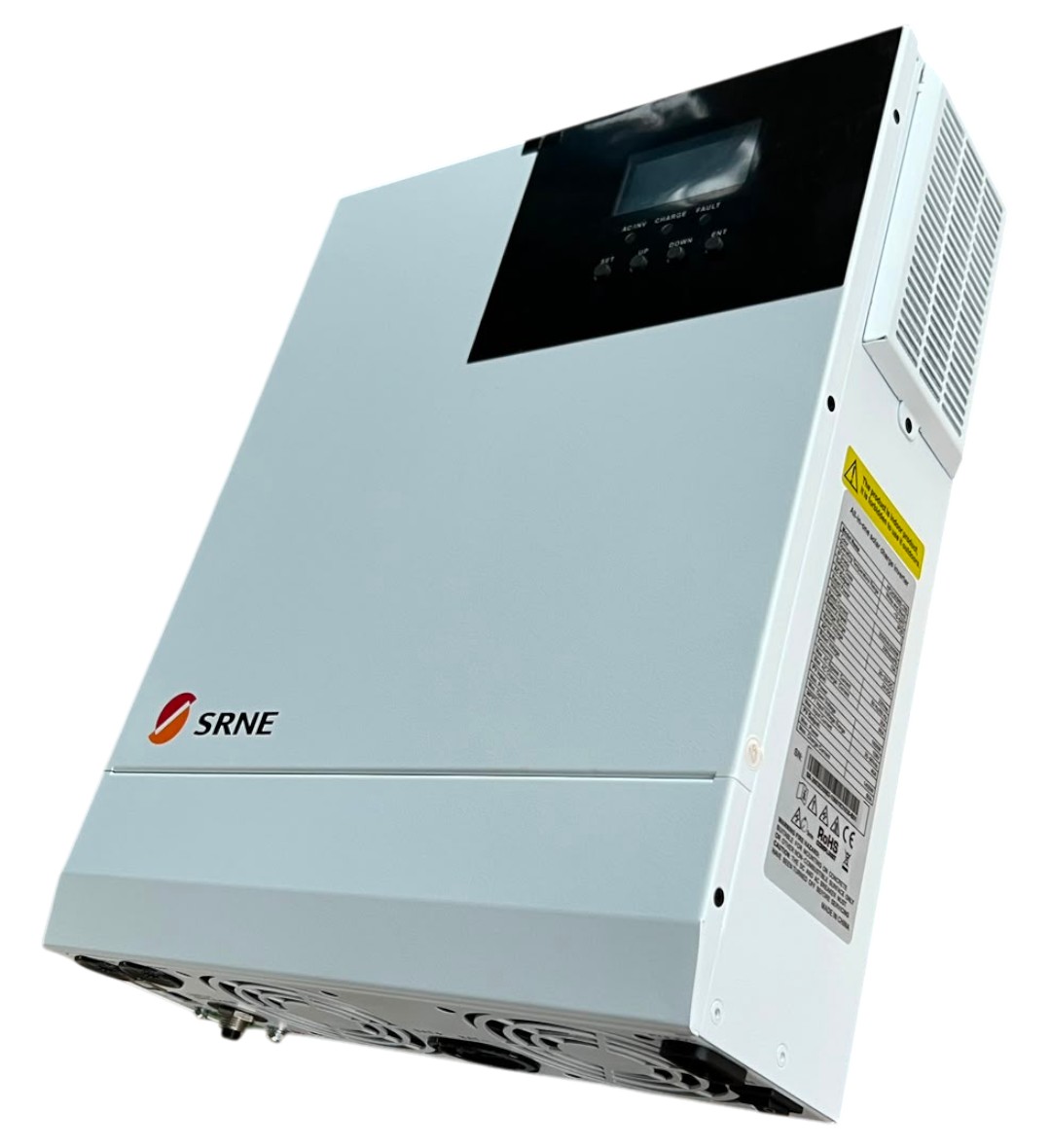

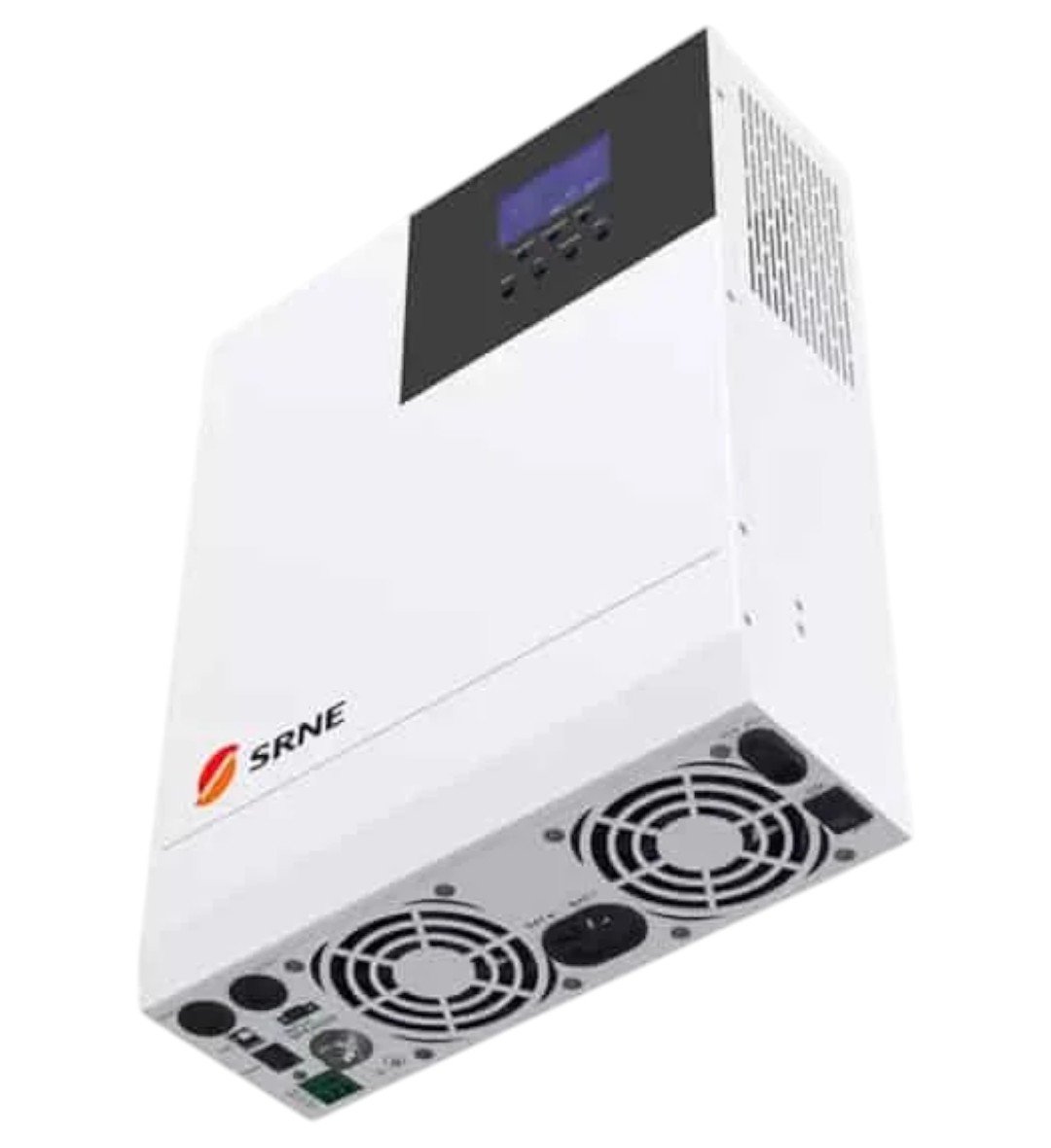

SOLAR INVERSOR HIBRIDO 3000W HF2430S60-100 24V 220V 60A SRNE

SOLAR INVERSOR HIBRIDO 3000W SR-HF2430S60-100 24V 220V 60A
SRNE

***Série S: a entrada da rede elétrica é 220/230/240V, a tensão nominal
de saída: 230Vac (monofásica L/N/PE ), pode ser usada no Paraguai,
Chile, Argentina e outros países onde a rede elétrica é 220V~ 240 V.***


Carregador inversor solar 3KW / 24V
220 / 230Vac Tensão nominal de entrada máx.
tensão de entrada solar: 100V
60A AC corrente de carga
Corrente de carga 80A DC
Frequência 50Hz / 60Hz (detecção automática) Onda senoidal pura

Características de desempenho:

1. Tensão totalmente digital e controle de circuito fechado duplo de
corrente, tecnologia SPWM avançada, saída de onda senoidal pura.

2. Dois modos de saída: bypass da rede e saída do inversor; fonte de
alimentação ininterrupta.

3. Disponível em 4 modos de carregamento: Carregamento híbrido Solar,
Prioridade de Rede, Prioridade Solar e Rede Elétrica e Solar.

4. Tecnologia MPPT avançada com eficiência de 99,9%.

5. Com as configurações de requisitos de carga (tensão, corrente, modo) e
adequado para vários tipos de baterias de armazenamento de energia.

6. Chave basculante LIGA / DESLIGA para controle de saída AC.

7. Modo de economia de energia disponível para reduzir a perda sem
carga.

8. Ventilador inteligente de velocidade variável para dissipar calor com
eficiência e estender a vida útil do sistema.

9. Projeto de ativação da bateria de lítio, permitindo o acesso à bateria de
chumbo-ácido e à bateria de lítio.

10. Proteção completa de 360° com várias funções de proteção. Como
sobrecarga, curto-circuito e sobrecorrente.

11. Fornecimento de uma variedade de módulos de comunicação fáceis de
usar, como RS485 (GPRS, WiFi, Bluetooth), CAN, USB etc., e adequados
para computador, telefones celulares, monitoramento de Internet e também
operações remotas.

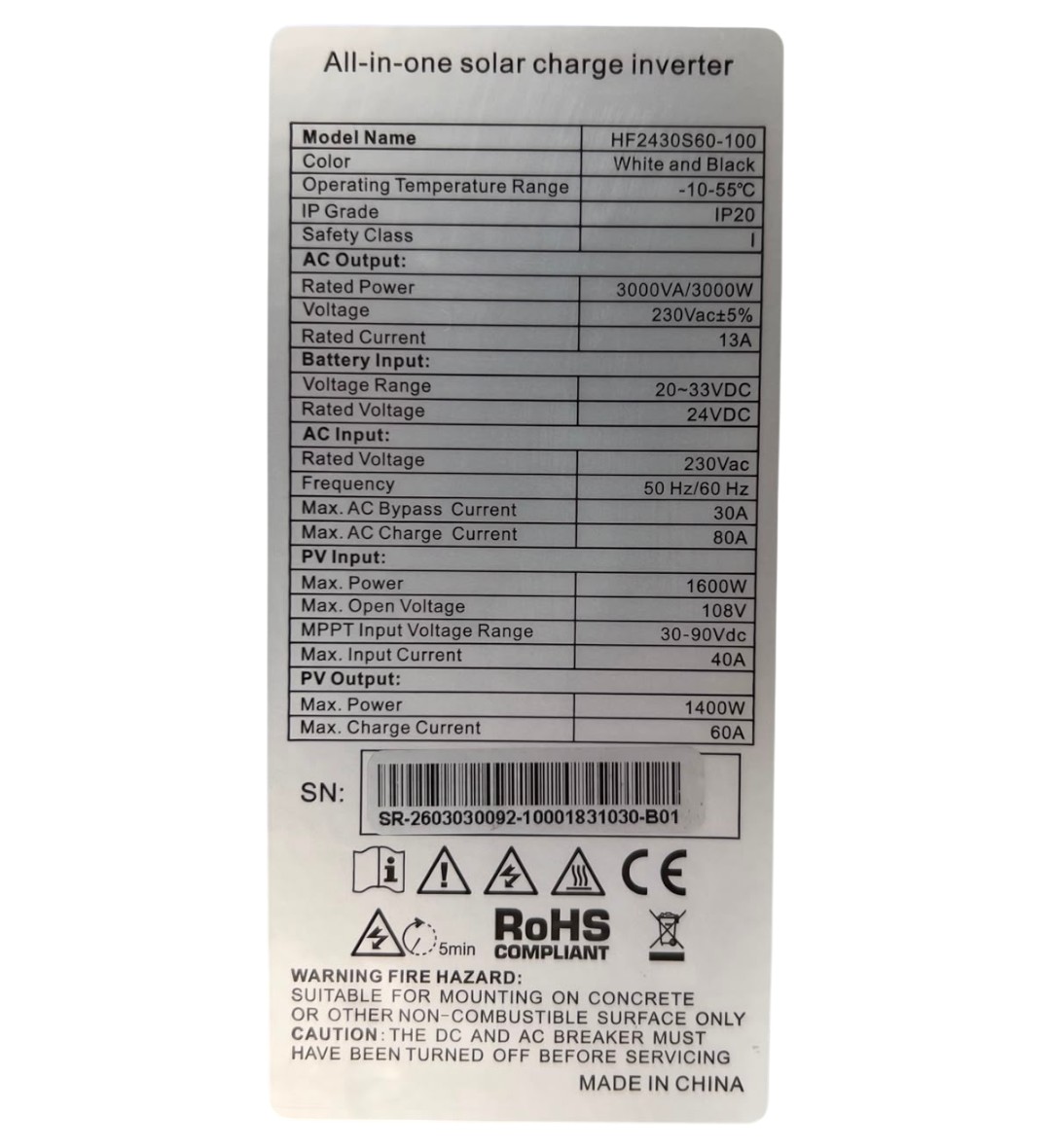

Especificações

Modelos: HF2430S60-100

Modo AC

Tensão nominal de entrada: 220 / 230Vac

Faixa de tensão de entrada: (170Vac ~ 280Vac) ± 2% ; (90Vac-280Vac) ±
2%

Frequência: 50Hz / 60Hz (detecção automática)

Alcance de frequência
47 ± 0,3 Hz ~ 55 ± 0,3 Hz (50 Hz) /57 choque 0,3 Hz ~ 65 ± 0,3 Hz (60
Hz);

Proteção contra sobrecarga / curto-circuito: Disjuntor

Eficiência: > 95%

Tempo de conversão (bypass e inversor): 10ms (típico)

Proteção reversa AC: acessível

Corrente máxima de sobrecarga de bypass: 30A


12. A bateria de lítio pode ser ativada tanto pela rede quanto pela PV.

Especificações

Modelo: HF2430S60-100

Modo AC

Tensão nominal de entrada: 220 / 230Vac

Faixa de tensão de entrada
(170Vac ~ 280Vac) ± 2% ; (90Vac-280Vac) ± 2%

Frequência: 50Hz / 60Hz (detecção automática)

Alcance de frequência
47 ± 0,3 Hz ~ 55 ± 0,3 Hz (50 Hz) /57 choque 0,3 Hz ~ 65 ± 0,3 Hz (60
Hz);

Proteção contra sobrecarga / curto-circuito: Disjuntor

Eficiência: > 95%

Tempo de conversão (bypass e inversor): 10ms (típico)

Proteção reversa AC: acessível

Corrente máxima de sobrecarga de bypass: 30A

Modo inversor
Forma de onda da tensão de saída: Onda senoidal pura

Potência de saída nominal (VA): 3000

Potência de saída nominal (W): 3000

Fator de potência: 1

Tensão nominal de saída (Vac): 230Vac

Erro de tensão de saída: ± 5%

Faixa de frequência de saída (Hz): 50Hz ± 0,3Hz / 60Hz ± 0,3Hz

Eficiência: > 92%

Proteção de sobrecarga : (102% <carga <125%) ± 10%:

Pico de energia: 6000

Capacidade do motor carregado: 2HP

Proteção contra curto-circuito de saída: Disjuntor

Especificações do disjuntor de bypass: 30A

Tensão nominal de entrada da bateria: 24 V (tensão mínima de partida 22
V)

Faixa de tensão da bateria: (20,0Vdc ~ 33Vdc ± 0,6Vdc (alarme de
subtensão / tensão de desligamento / alarme de sobretensão /
recuperação de sobretensão configurável na tela LCD )

Modo de economia de energia: Carga =25W

Carregamento AC

Tipo de Bateria : Chumbo ácido ou bateria de lítio

Corrente de carga máxima: 80A

Erro de corrente de carga: ± 5Adc

Faixa de tensão de carga: 18,0Vdc ~ 33Vdc

Proteção contra curto-circuito: Disjuntor e fusível queimado

Especificações do disjuntor: 30A

Proteção contra sobrecarga: Alarme e desligue o carregamento após 1
minuto

Carregamento fotovoltaico

Tensão máxima de circuito aberto: 100Vdc

Faixa de tensão operacional PV: 30-100Vdc

Faixa de tensão MPPT: 30-95Vdc

Faixa de tensão da bateria: 18-33Vdc

Potência máxima de saída: 1400W

Faixa de corrente de carga PV (pode ser definida) 0-60A

Proteção contra curto-circuito de carga: Fusível queimado

Proteção de fiação: Proteção contra polaridade reversa

Especificações certificadas

Certificação: CE (IEC / EN62109-1, -2) ROHS2.0

Nível de certificação EMC: EN61000

Faixa de temperatura operacional: -15 ° C a 55 ° C

Amplitude Térmica de armazenamento: -25 ° C ~ 60 ° C

Faixa de umidade: 5% a 95% (proteção de revestimento conformal)

Ruído: 60dB

Dissipação de calor: Resfriamento de ar forçado, velocidade variável do
ventilador

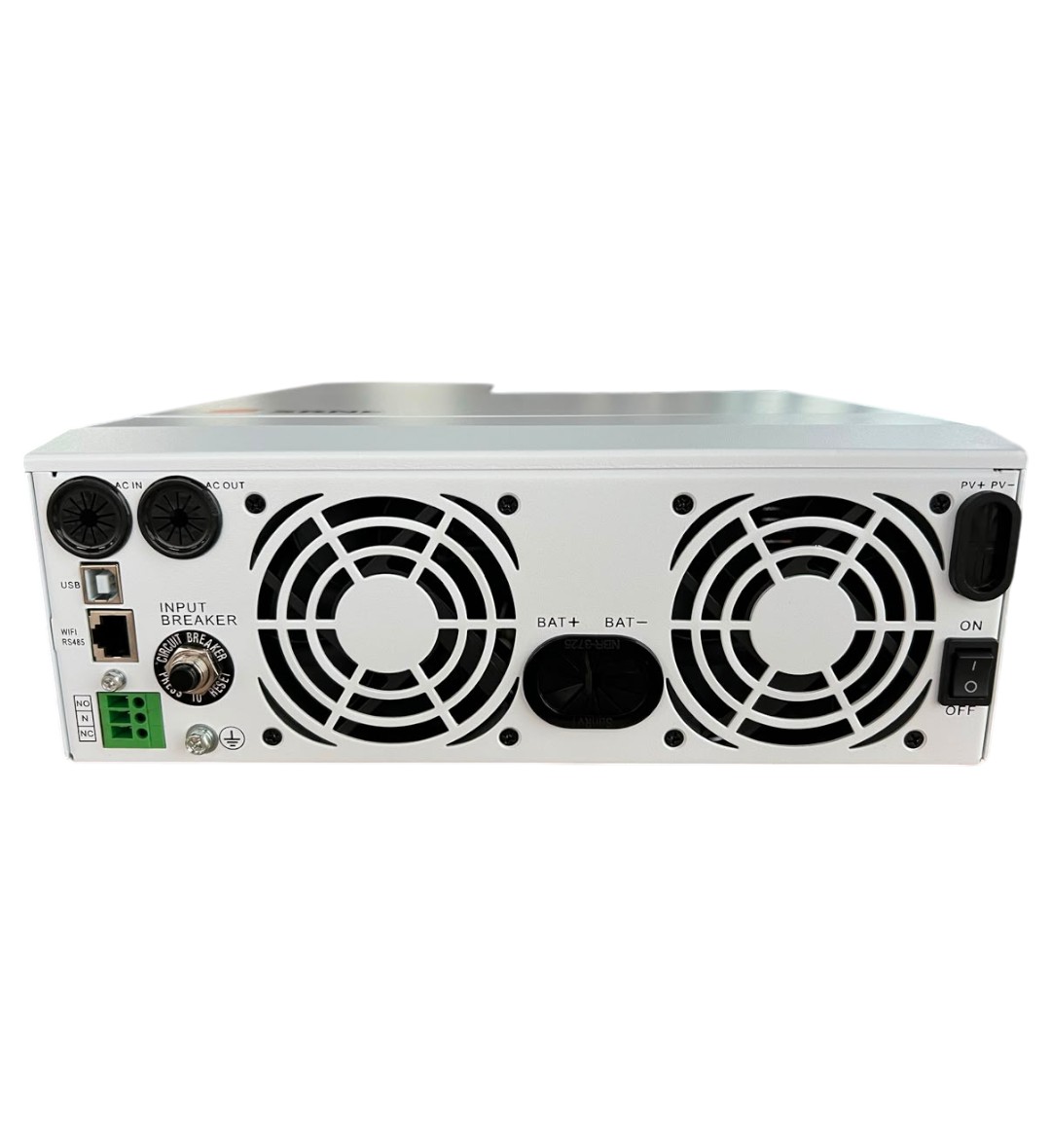

Interface de comunicação: USB / RS485 (Bluetooth / WiFi / GPRS) /
Controle de nó seco

Tamanho (L * W * D): 37.8cm * 28cm * 10.3cm

Peso (kg) 6,2

On-Grid

Sistemas conectados à rede, os chamados On-Grid ou Grid-Tie são
aqueles que jogam a energia produzida diretamente na rede de
distribuição. Este tipo de sistema opera como uma usina convencional, só
que em menor escala, residencial ou comercial.

Geralmente a produção excedente de energia em sistemas on-grid são
jogadas na rede para serem usadas em outros locais de necessidade o que
geram créditos para o produtor que é abatido do consumo futuro.



Off-Grid

São os sistemas isolados ou autônomos, que não estão conectados as
redes de distribuição de energia. Esse sistema abastece diretamente os
equipamentos que utilizam energia, próximo ou no local da geração, muito
usado em localidades onde essa se torna a maneira mais barata de
fornecimento de energia, por exemplo, onde as redes de distribuição não
têm acesso ou têm inviabilidade de fornecimento.

Pode ser utilizado também como garantia à falta ou o corte de fornecimento
das redes de distribuição, em regiões de instabilidade.

Nos sistemas off-grid, as sobras de energia são armazenadas em baterias
de carga para serem usadas a noite ou em momentos de falha de
suprimento.
