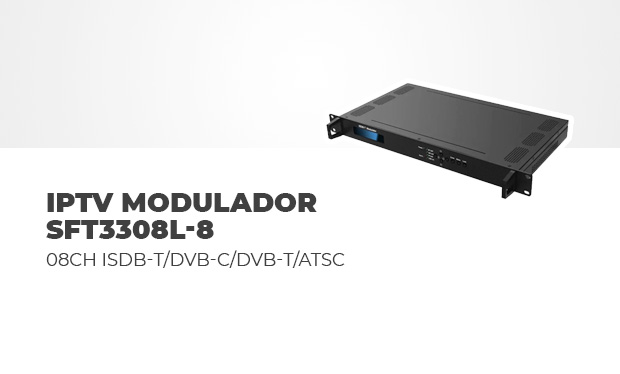

IPTV MODULADOR SFT3308L-8 08CH ISDB-T/DVB-C/DVB-T/ATSC

Especificações Técnicas.
Modelo: IPTV MODULADOR SFT3308L-8 08CH ISDB-T/DVB-C/DVB-T/ATSC
Código referência: 8688

- 8 canais de multiplexação e canais de modulação ISDB-T/DVB-T/DVB-C
- 8 Saídas IP sobre UDP/RTP/RTSP
- 8 saídas de portadoras não adjacentes

Descrição do produto:
O modulador ISDB-T/DVB-C/DVB-T/ATSC 8 em 1. Possui 8 Canais de multiplexação e canais de modulação ISDB-T/DVB-T/DVB-C e suporta no máximo 192 entradas IP através de 8 portas GE e 8 portadoras não adjacentes ISDB-T (50MHz ~ 960MHz) através da interface de saída RF. O dispositivo também se caracteriza por alto nível integrado, alto desempenho e baixo custo. Isto é muito adaptável ao sistema de transmissão DTV de nova geração.

Principais recursos:
- 4GE SFP e 4 portas DATA para entrada e saída de data
- Máx. 840Mbps para cada entrada GE
- Suporta ajuste preciso de PCR
- Suporta filtragem AC, remapeamento PID e edição PSI/SI
- Suporta remapeamento de até 256 PIDS por canal
- Suporte 8 Saída IP através de Data1 ~ Data4 sobre UDP/RTP/RTSP - Versão I
- 8 saídas de portadoras não adjacentes, compatível com ISDB-Tb /DVB-T/DVB-C (ARIB STD-B31)
- Suporta gerenciamento de rede baseado na Web

Parâmetros técnicos:
- Entrada IP: máxima de 192 através de 8 (porta de dados do painel frontal, Dados 1 ~ SFP-X) Porta Ethernet 100/1000M (interface SFP opcional). Cada porta Data1 ~ Data4 pode inserir no máximo 192 IP, enquanto a porta de dados do painel frontal pode inserir no máximo 192 IP - para a versão I
- Protocolo de Transporte: TS sobre UDP/RTP, unicast e multicast, IGMP V2/V3
- Taxa de transmissão: Máximo de 840 Mbps para cada entrada GE

Mux:
- Canal de entrada: 192 (para versão I) / 512 (para versão II)
- Canal de saída: 8
- Máximo de PIDs: 256 por canal

Funções:
- Remapeamento PID (opcional automático/manual)
- Ajuste preciso de PCR
- Tabela PSI/SI gerando automaticamente

Modulação:
- Padrão: ARIB STD-B31
- Largura de banda: 6 MHz
- Constelação: QPSK, 16QAM, 64QAM
- Intervalo de guarda: 1/32, 1/16, 1/8, 1/4
- Modo de transmissão: 2K, 4K, 8K
- Taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8
- MER: ≥ 40dB
- Frequência RF: 50 ~ 960 MHz, passo de 1 KHz
- Nível de saída de RF: -20dBm ~ +10dBm (87 ~ 117dBµV), passo de 0,1dB
- Canal de saída: Saída de 8 portadoras não adjacentes - Versão I

Saída RF:
- Interface: 1 porta tipo F, impedância de 75Ω
- ACLR: -50dBc

Saída TS:
- 8 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 4 (Data1 e Data4) portas Ethernet 100/1000M

Sistema:
- Software de gerenciamento de rede (NMS) com suporte
- Dimensão: 480 mm x 327 mm x 44,5 mm (LxCxA)
- Peso: 5,5kg
- Temperatura: 0 ~ 45°C (operação), -20 ~ 80°C (armazenamento)
- Fonte de energia: AC 100-240V, 50/60Hz
- Consumo: 15,4 W

Arquivos:
- Especificações Tecnicas: Clique aqui
