F. OTDR TR700-S3 SM 1310-1550NM 40/38DB SC-FC-ST 7" ORIENTEK

Especificações Técnicas.
Modelo: F. OTDR TR700-S3 SM 1310-1550NM 40/38DB SC-FC-ST 7" ORIENTEK
Código referência: 97793

TR700-S3 FiberMaster SM OTDR 1310/1550nm 40/38dB 7" SCRENN (SUBSTITUIU O TR601)

O TR700 OTDR vem com uma função de teste iLOA que permite a realização de testes complexos em campo mesmo por usuários com pouca experiência, oferecendo suporte a uma variedade de aplicações, incluindo instalação e manutenção (I&M) de fibra óptica principal (rede central, rede metropolitana, encaminhamento móvel, backhaul móvel) e solução de problemas em redes de acesso e FTTx. Ele combina a tecnologia OTDR líder do setor com recursos de OPM, VFL, SLS, teste de rede e inspeção de extremidade de fibra em um único e poderoso dispositivo portátil.

O TR700 OTDR oferece desempenho superior graças a um algoritmo completamente novo, uma bateria de grande capacidade e uma tela de 7 polegadas fácil de usar. Garanta a qualidade das medições e melhore a eficiência do trabalho. Os benefícios incluem: Seleção completa de gama

OTDR Fiber Monster
- Faixa dinâmica máxima de até 45 dB
- Zona morta do evento de 0,8 m, zona morta de atenuação de 2,5 m
- Diagrama de ligação inteligente, com suporte para julgamento de Aprovado/Reprovado.

Módulo OTDR
- Modelo TR700-S3
- Comprimento de onda (nm) 1310/1550
- Faixa dinâmica (dB) 40/38
- Número de portas ópticas: 1
- Zona morta do evento (m) 0.8
- Zona morta de atenuação: 2.5
- Medição de múltiplas fibras: SIM
- Medição de múltiplos pulsos; SIM
- Medição de divisores Máx.: 32
- Fibra aplicável SM (ITU-T G.652)
- Distância (km) 0,1, 0,3, 0,5, 1,3, 2,5, 5, 10, 20, 40, 80, 120, 160, 260, 320
- Largura do pulso (ns) 3, 5, 10, 30, 50, 100, 200, 300, 500, 1000, 2500, 5000, 10000, 20000
- Número de pontos de amostragem Máximo 250000
- Resolução de amostragem Mínimo 0,04 m
- Precisão da medição de distância ±(0,75 m + Distância de medição × 2 × 10-5 + Resolução de amostragem)
- Precisão da medição de perdas ±0,03 dB/dB
- Precisão da medição de perda de retorno ±2 dB
- Módulo de Medidor de Potência Óptica (Integrado) SIM

OPM
- Comprimento de onda 800 ~ 1650nm
- Intervalo de medição -70 ~ +6dBm
- Precisão da medição <(±0,2dB ou ±5%)
- Resolução da tela 0,01 dB
- Porta de entrada óptica Ponteira universal de 2,5 mm para SC, FC, ST

Módulo de fonte de luz estabilizada (embutido)
- SLS
- Comprimento de onda (nm) 1310/1550
- Potência de saída =-10dBm
- Modo de modulação CW, 270 Hz, 1 kHz, 2 kHz
- Aula de laser Classe 1M ou Classe 1
- Porta de entrada óptica Relatório OTDR

Módulo de localização visual de falhas (integrado)
- VFL
- Comprimento de onda (nm) 650±10nm
- Potência de saída 10mW
- Modo de modulação CW, CHOP (2 Hz)
- Aula de laser Classe 3R
- Porta de entrada óptica Ponteira universal de 2,5 mm para FC, SC, ST

FIP
- Aprovado/Reprovado
- Ampliação 400X
- Resolução(um) 1,0
- Interface elétrica USB 2.0
- Conector Óptico FC/UPC,SC/UPC,ST/UPC
- Tamanho CMOS 1/3 de polegada

Teste de redes RJ45 (integrado)
- Cabo aplicável CAT5, CAT6
- Distância de agrupamento de cabos 300m
- Distância do sinal de emissão 300m

Especificações gerais
- Mapa de links
- Julgamento de aprovação/reprovação
- Unidade de distância m, km, milha, kf
- Software de análise de PC
- Línguas Inglês, Español, Chinês, Português, Français,
- Conector óptico FC/UPC

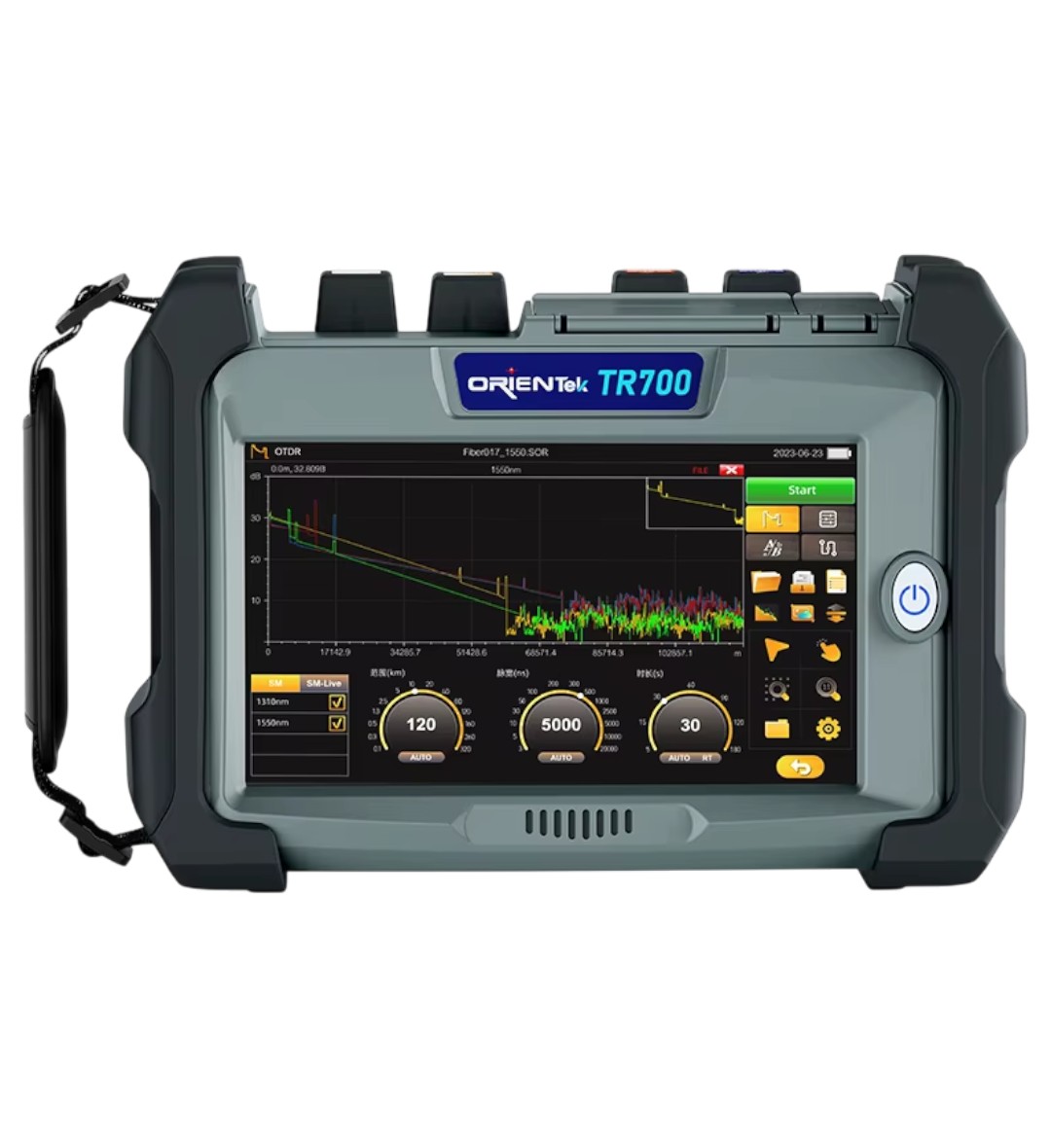

- Mostrar Tela sensível ao toque de 7 polegadas (Resolução: 1024 × 600)
- Porta Carregador porx 2, 12V - 2,5A e Tipo C
- Temperatura de operação -10 a 50 °C (0 a 40 °C quando o adaptador AC está sendo usado, 0 a 35 °C quando a bateria está sendo carregada)
- Temperatura de armazenamento -20 a 60°C
- Altitude 4000 m
- Umidade 0 a 90% UR
- Requisitos de energia: 100 - 240 V AC, 50/60 Hz (adaptador AC, sem condensação)
- Bateria 7,4 V, 10500 mAh, =77 Wh
- Iluminação LED >15000mcd
- Tempo de funcionamento 12 HORAS
- Armazenamento de dados
- Armazenamento interno: =10000traces; Armazenamento externo: memória USB
- Dimensões 232 mm (L) × 161 mm (A) × 70 mm (P)
- Peso 1,6 kg
