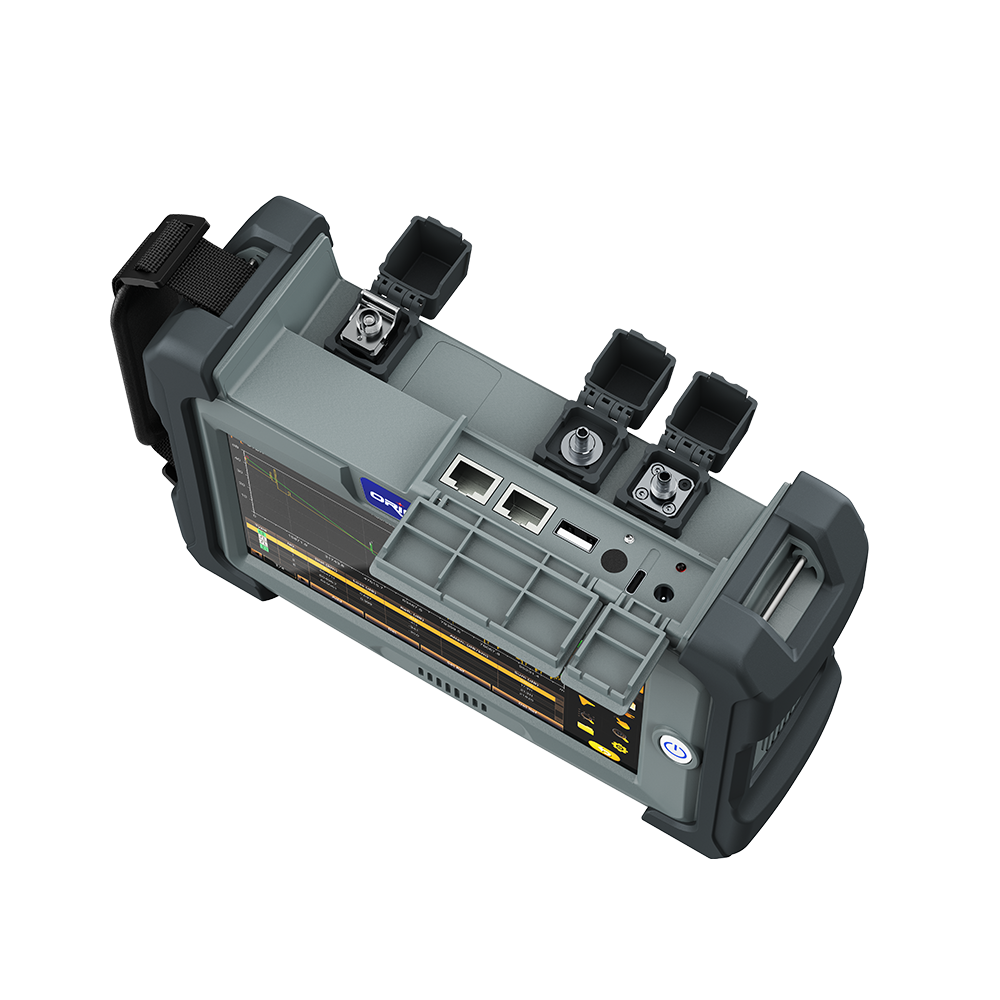

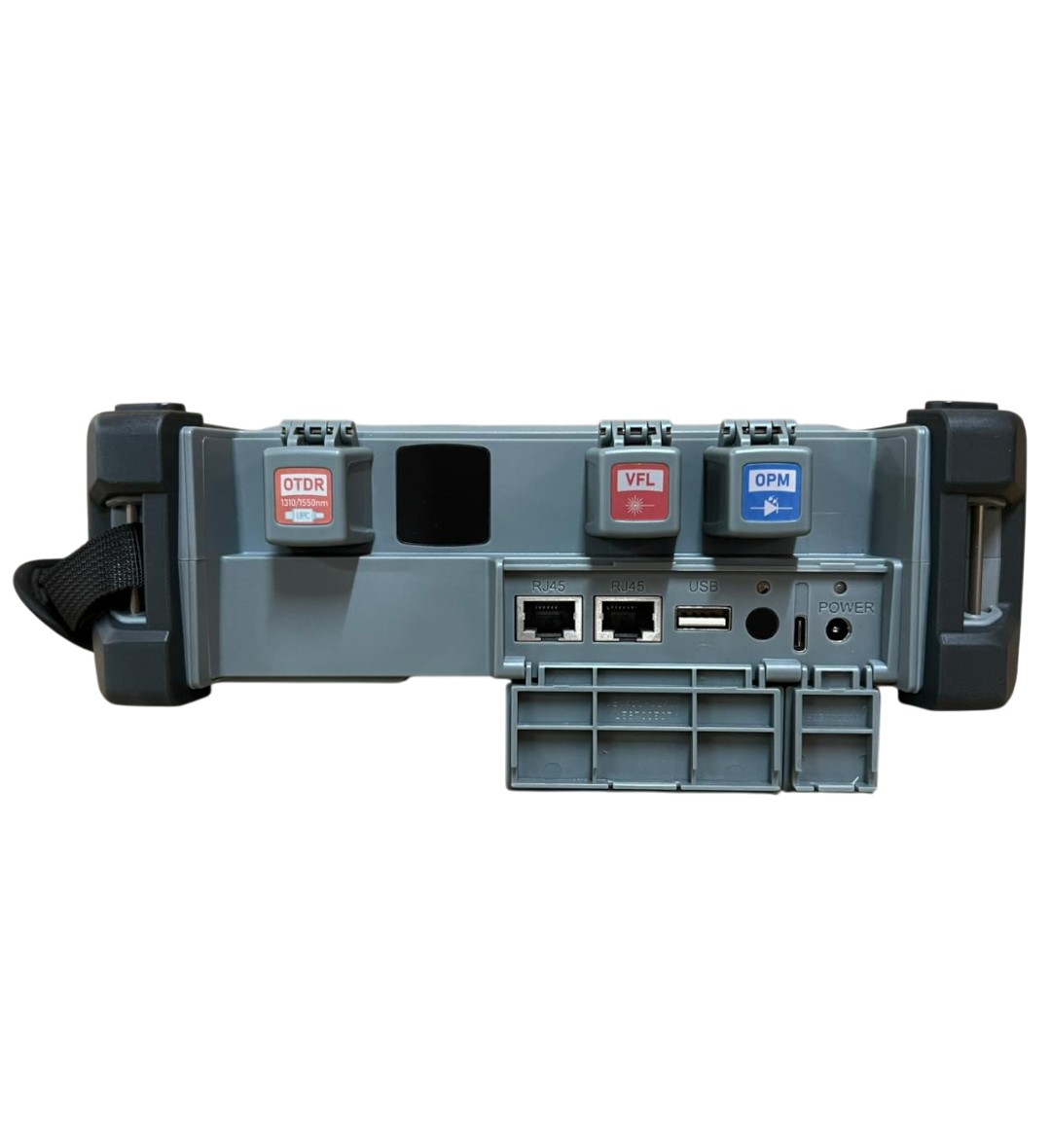

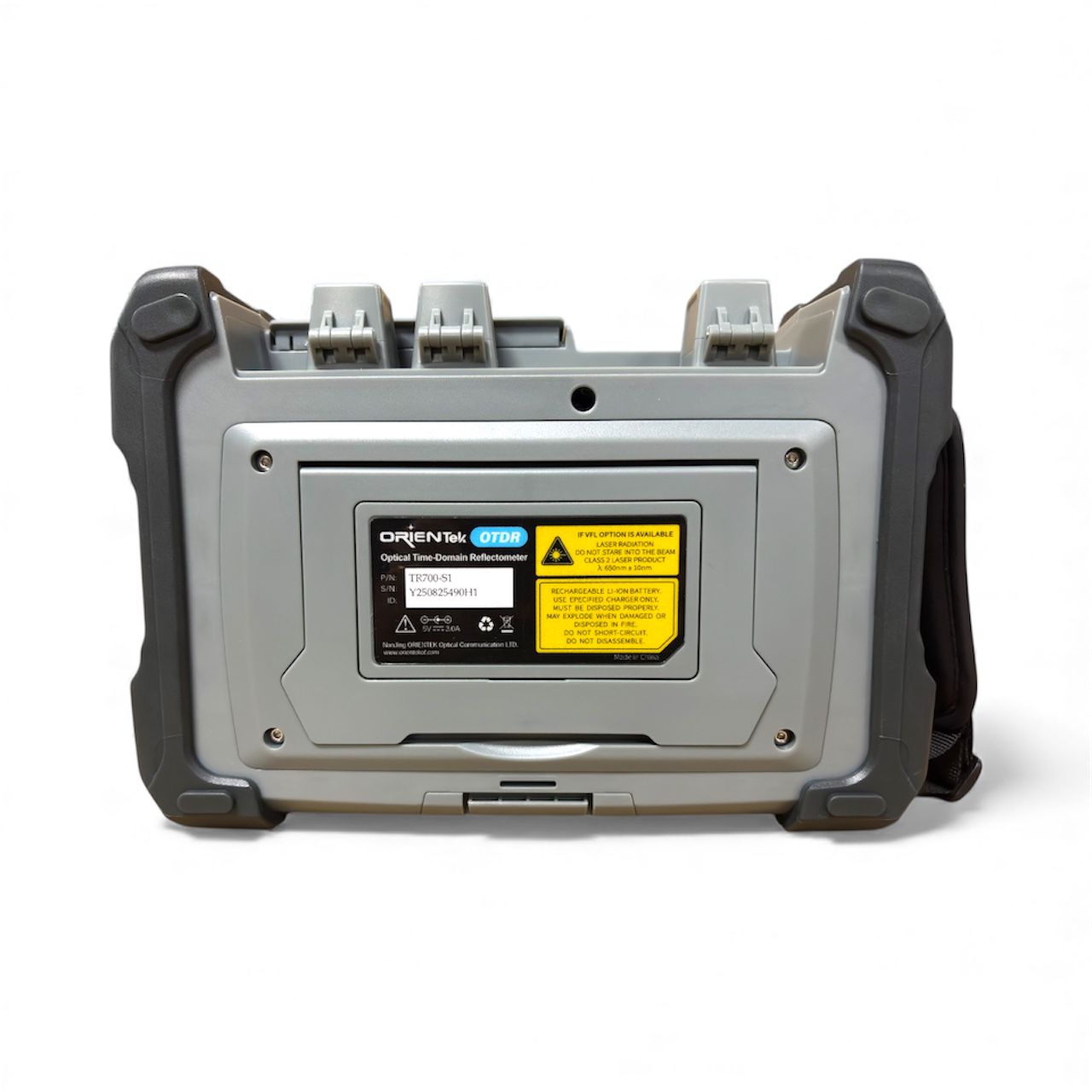

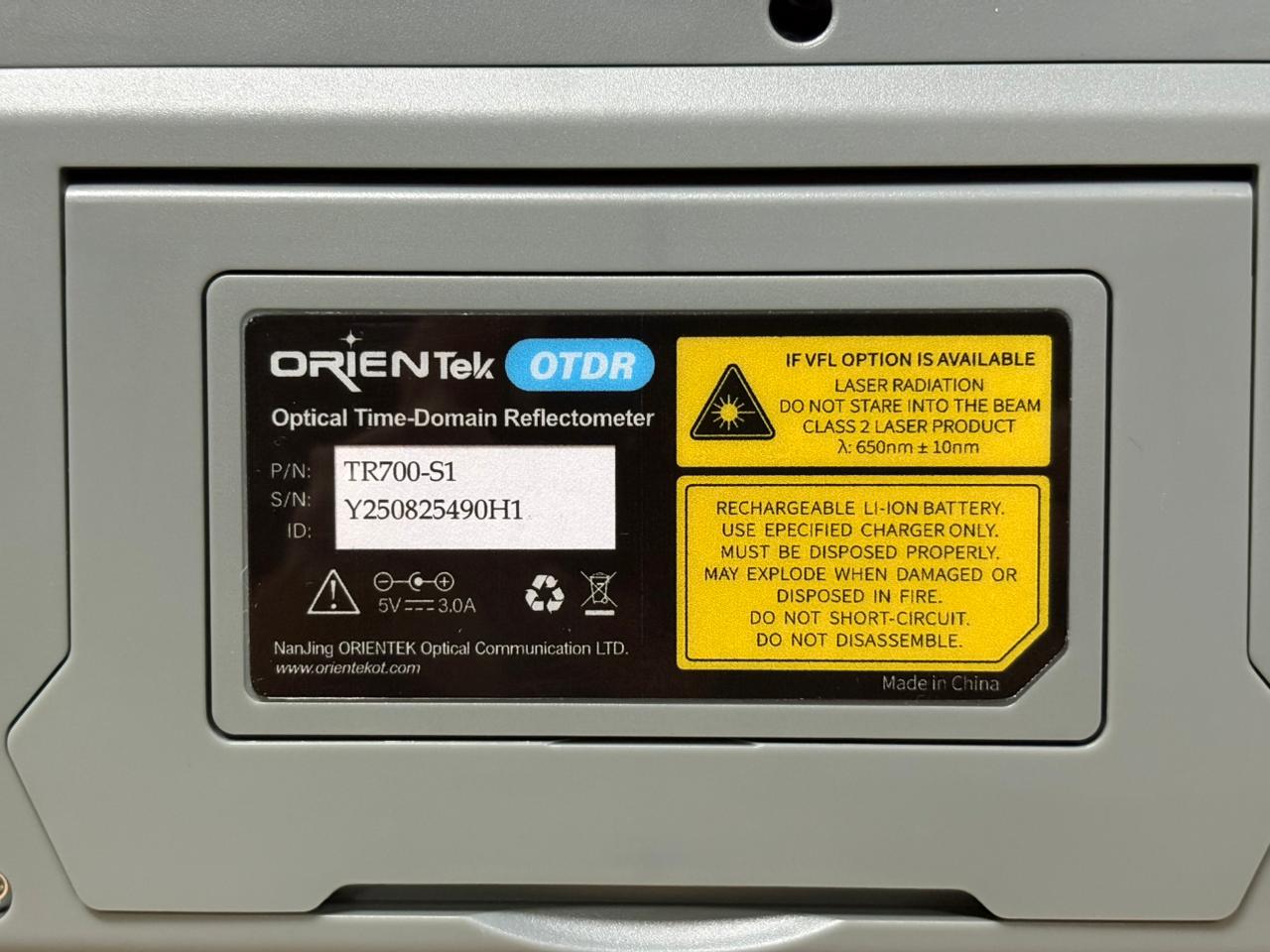

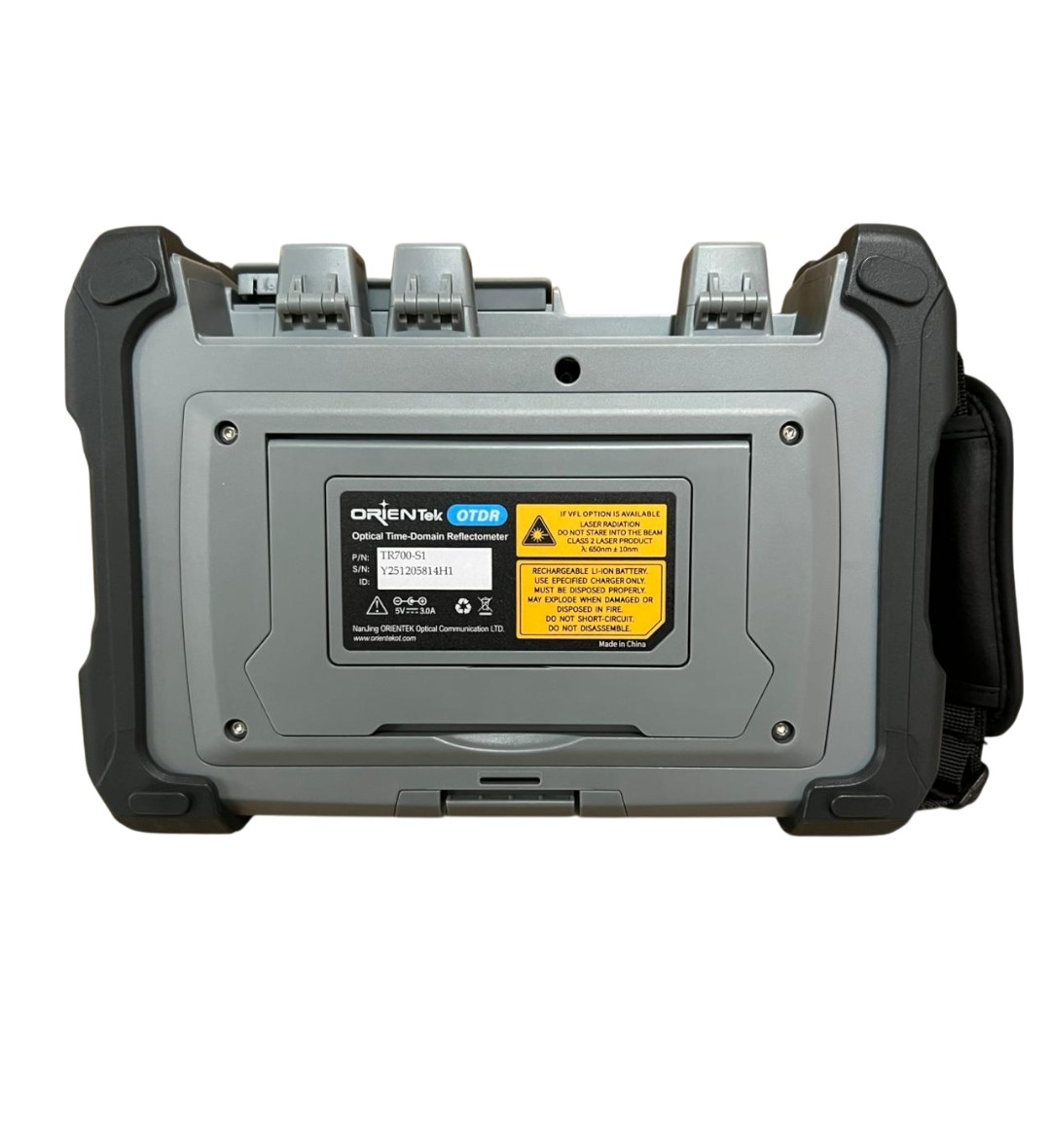

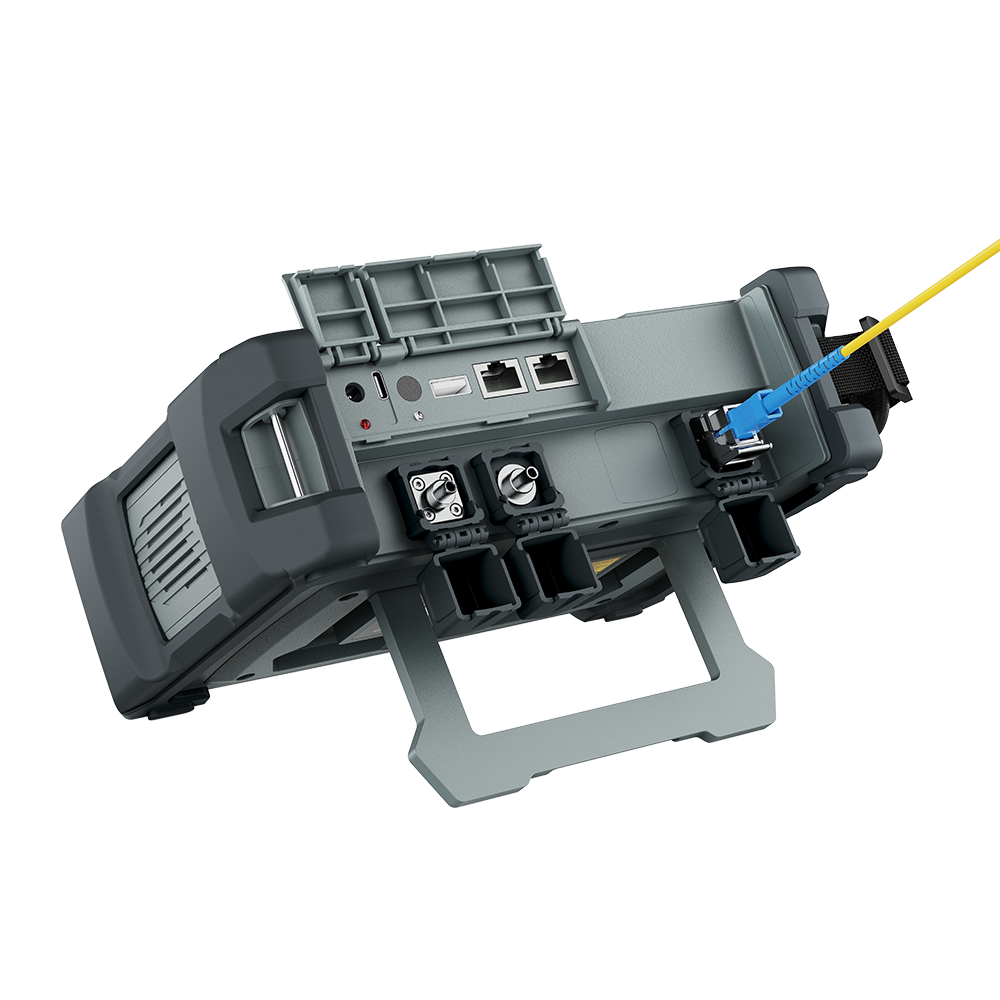

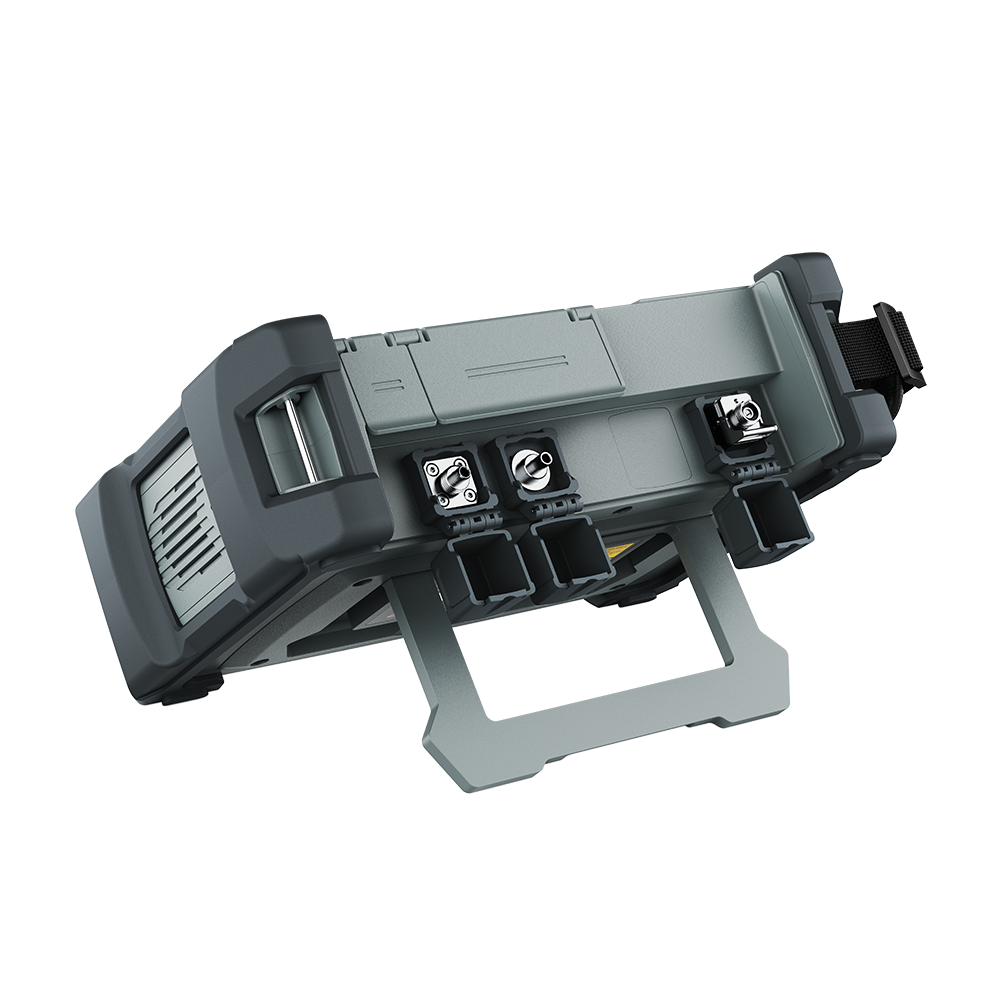

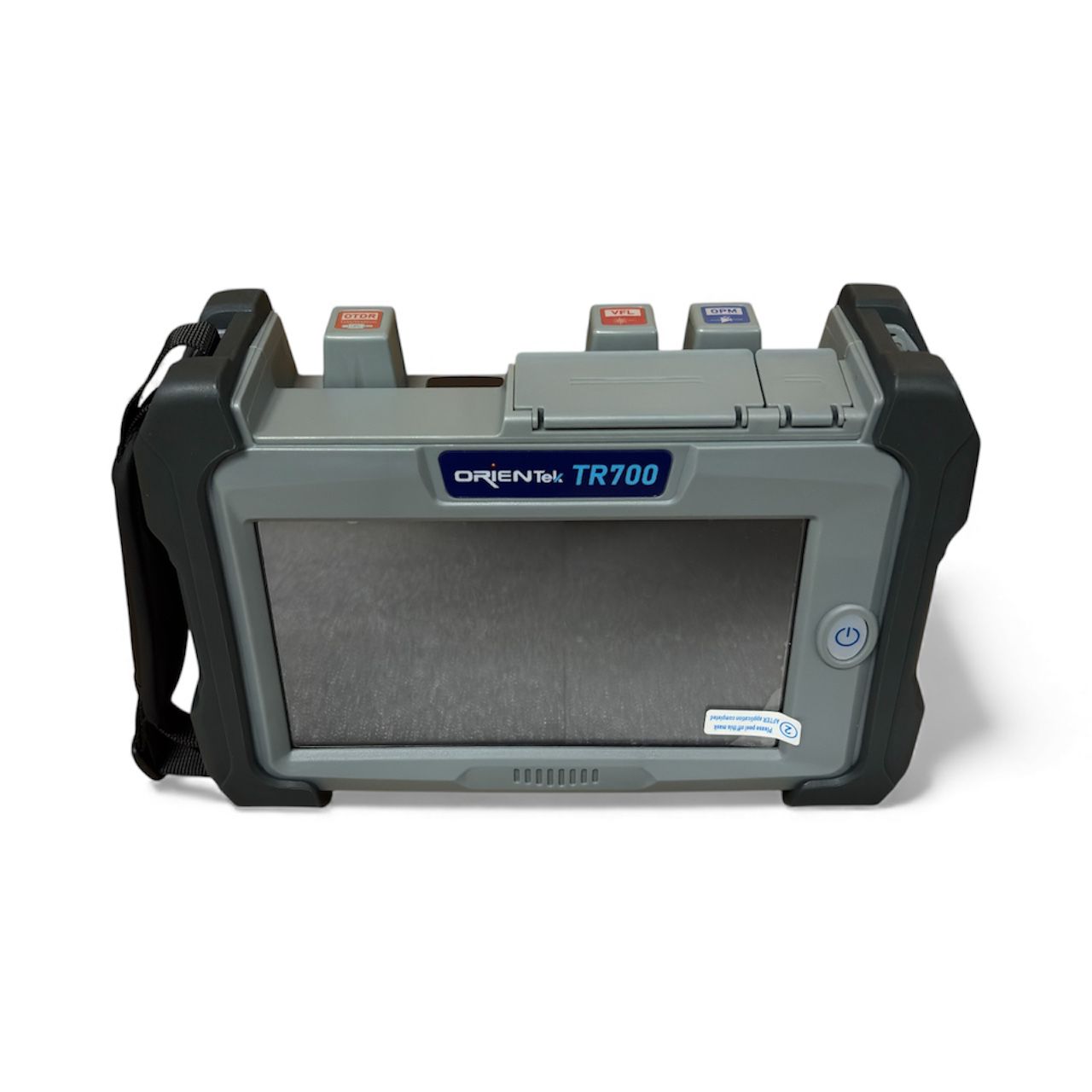

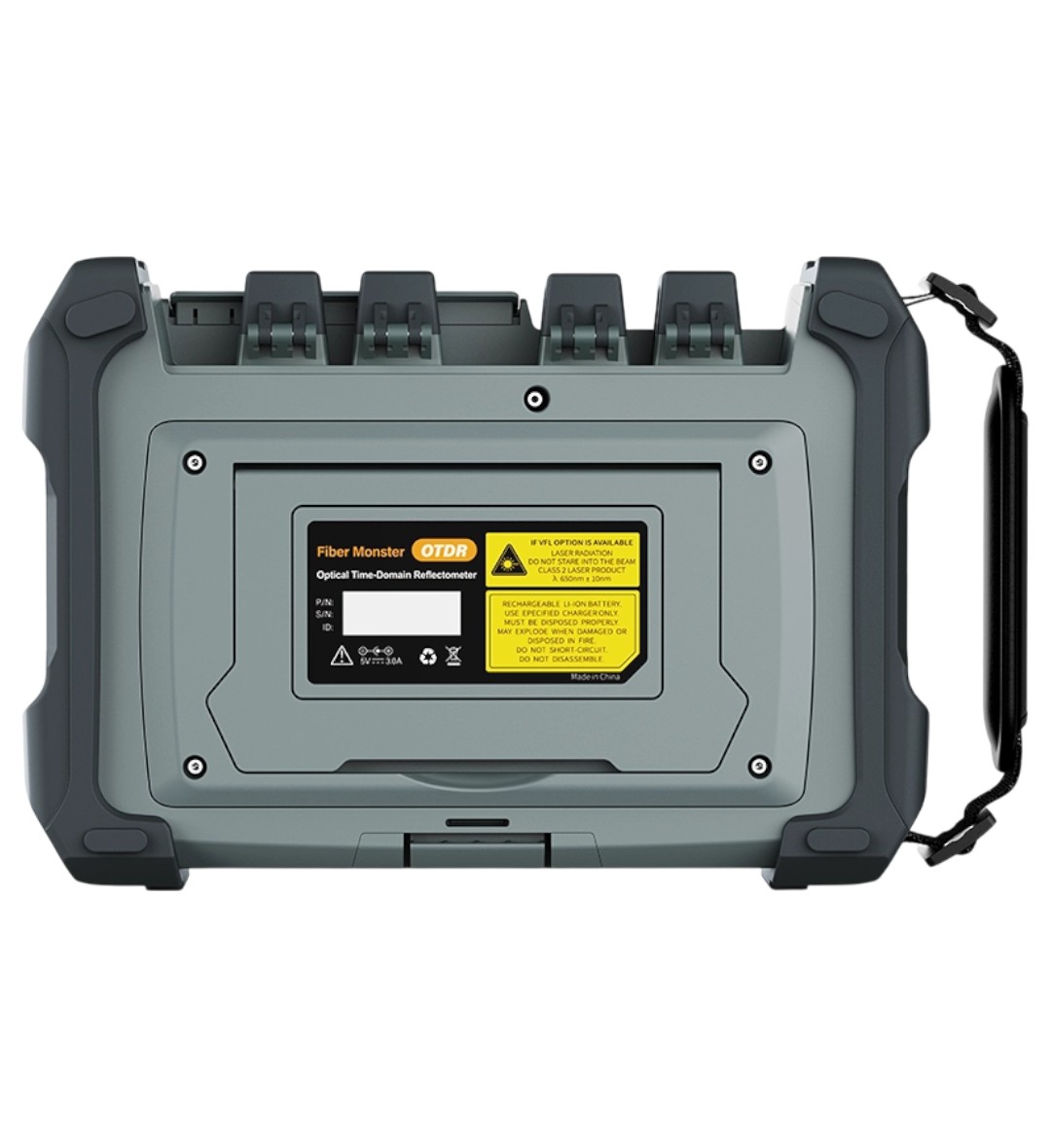

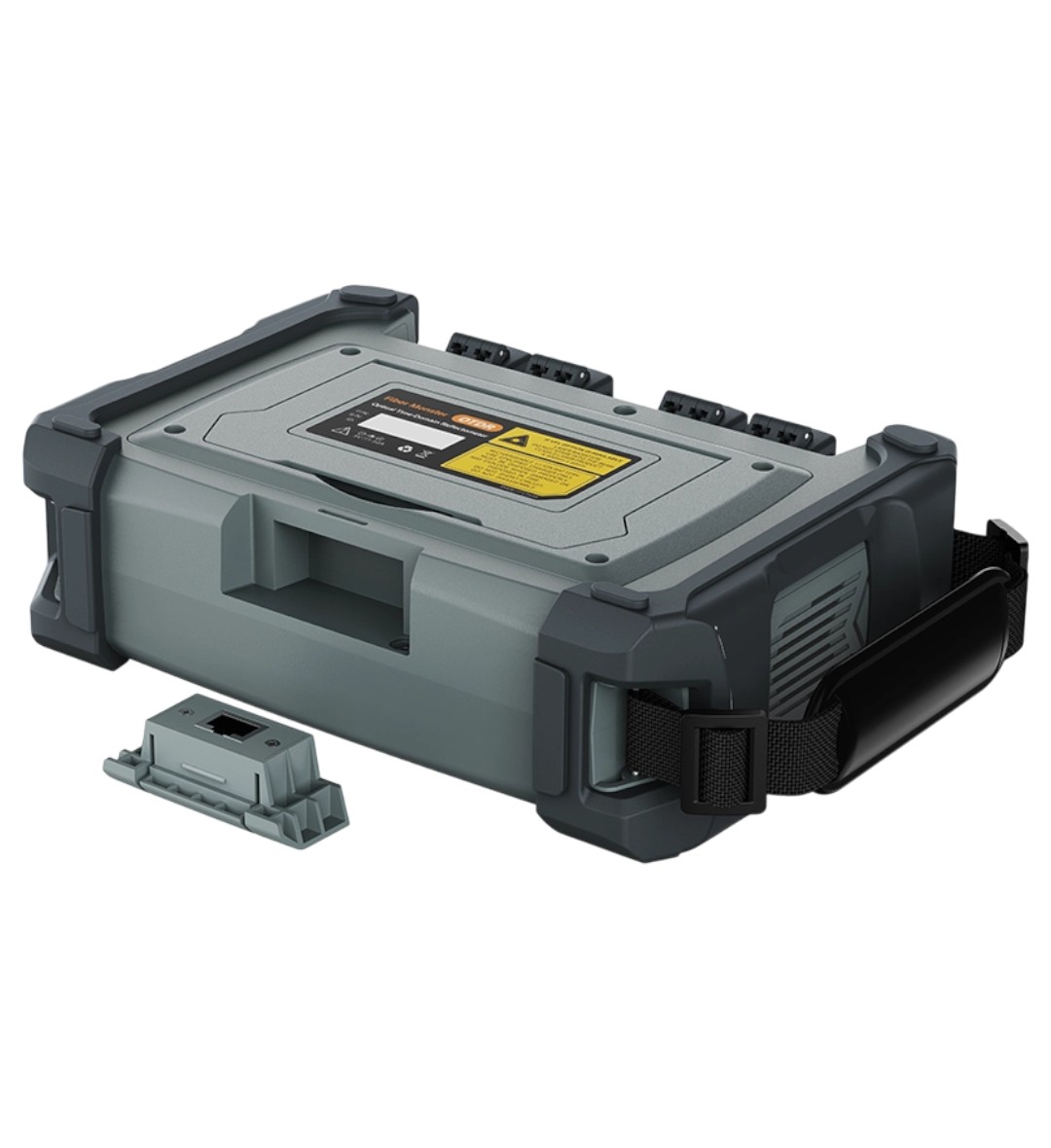

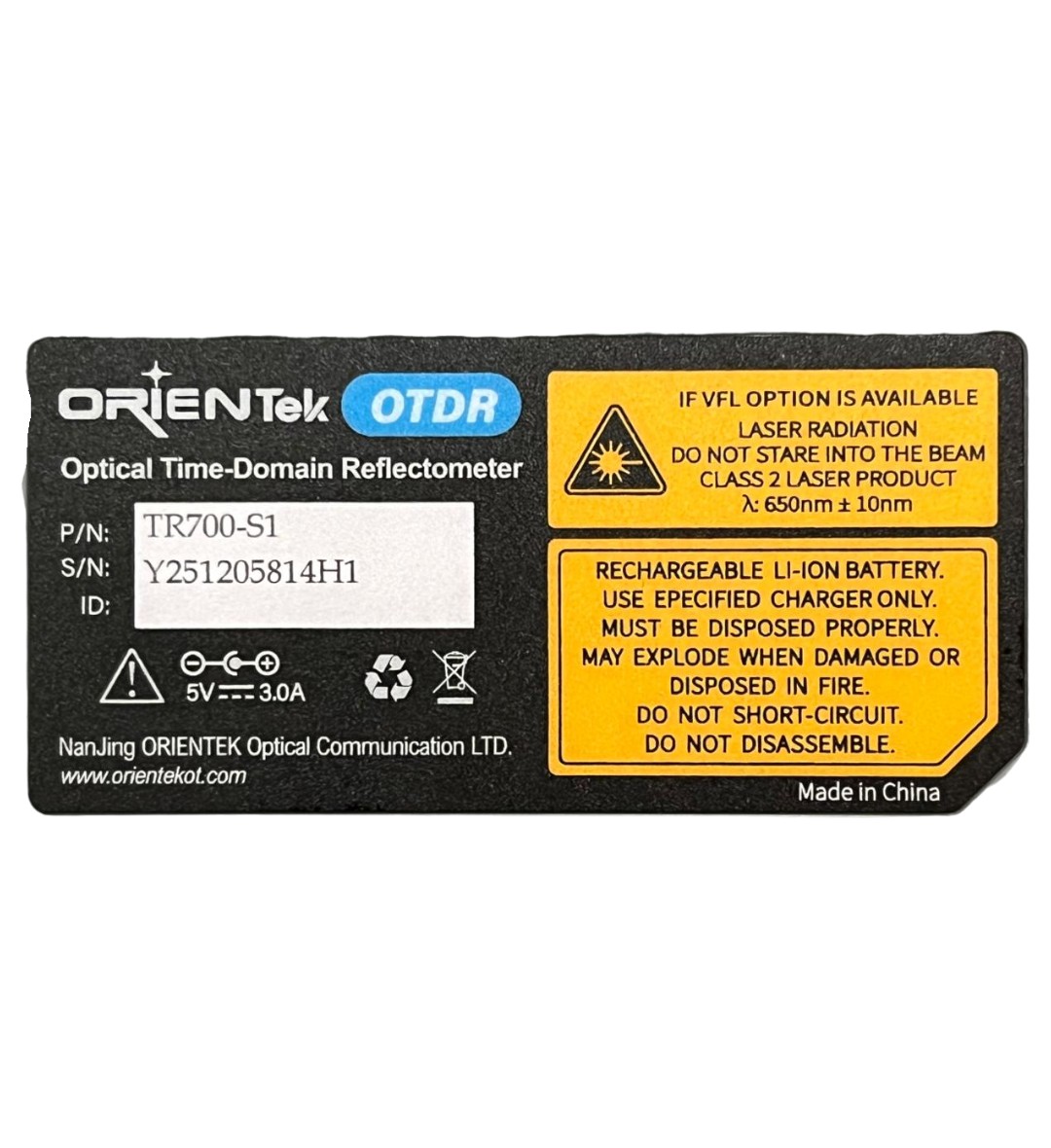

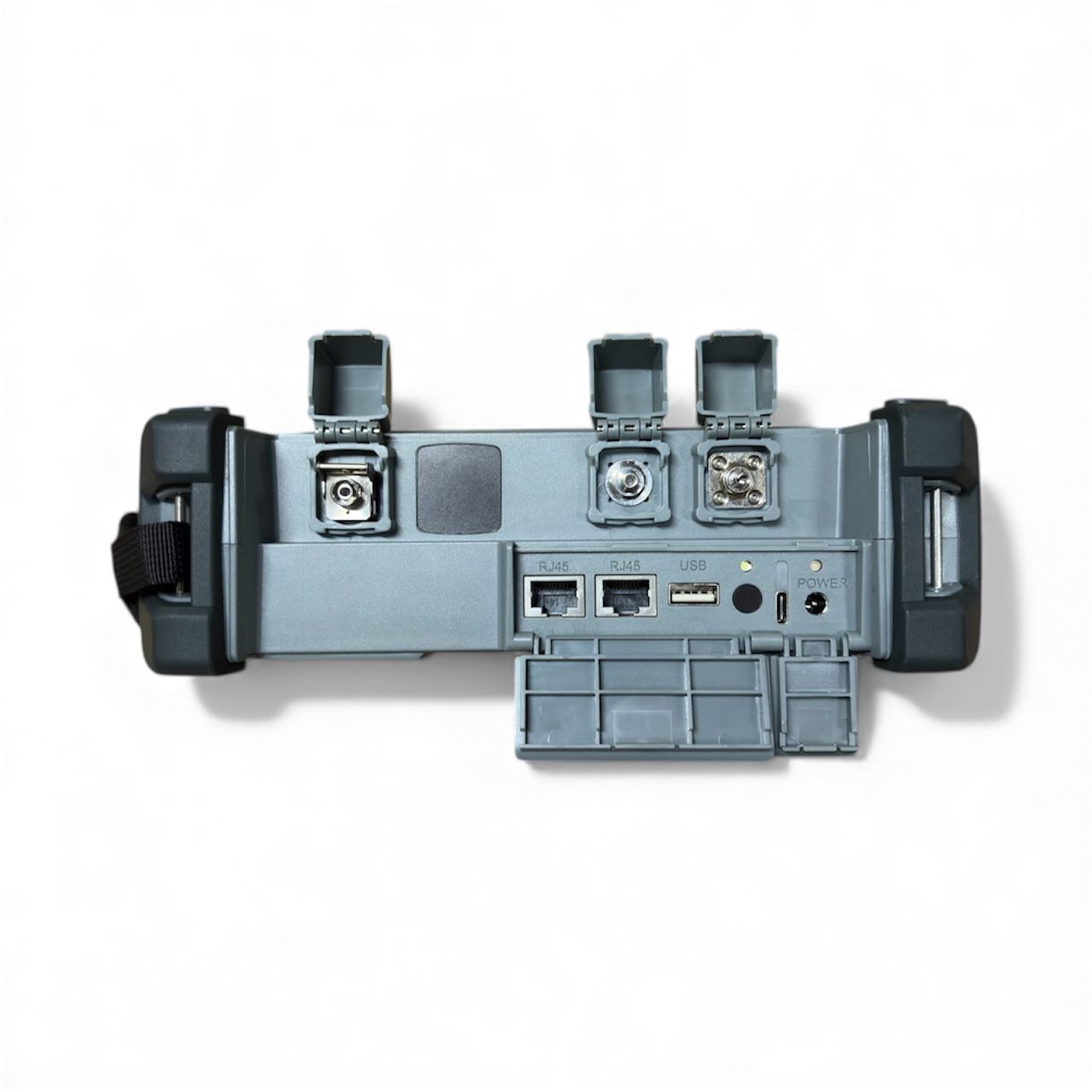

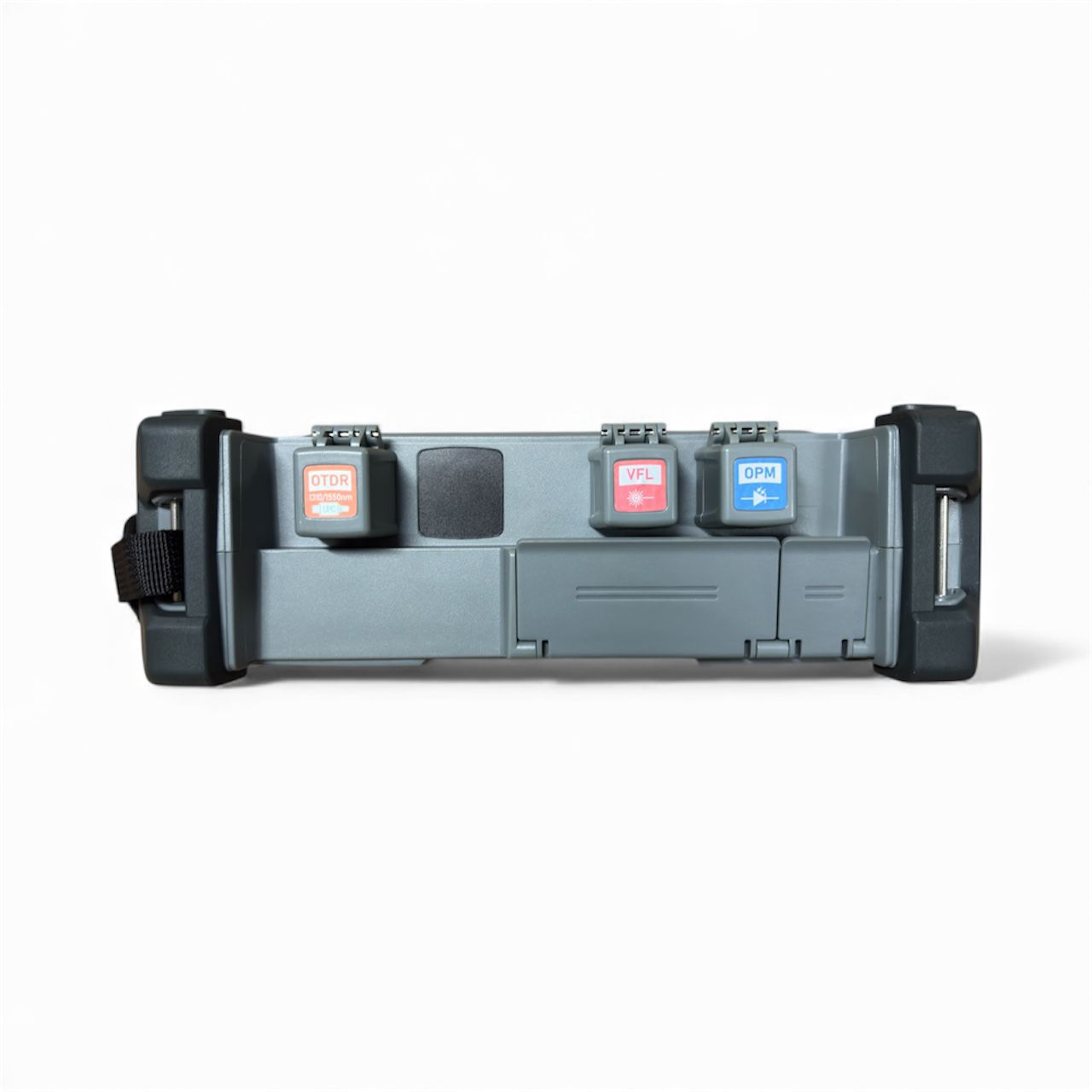

F. OTDR TR700-S1 SM 1310-1550NM 32/30DB SC-FC-ST 7" ORIENTEK

F. OTDR TR700-S1 SM 1310-1550NM 32/30DB SC-FC-ST 7" ORIENTEK

OTDR Fiber Monster
Faixa dinâmica máxima de até 45 dB
Zona morta do evento de 0,8 m, zona morta de atenuação de 2,5 m
Diagrama de ligação inteligente, com suporte para julgamento de Aprovado/Reprovado.

Módulo OTDR
Modelo TR700-S1
Comprimento de onda (nm) 1310/1550
Faixa dinâmica (dB) 32/30
Número de portas ópticas: 1
Zona morta do evento (m) 0.8
Zona morta de atenuação: 3
Medição de múltiplas fibras: SIM
Medição de múltiplos pulsos; SIM
Medição de divisores Máx.: 32
Fibra aplicável SM (ITU-T G.652)
Distância (km) 0,1, 0,3, 0,5, 1,3, 2,5, 5, 10, 20, 40, 80, 120, 160, 260, 320
Largura do pulso (ns) 3, 5, 10, 30, 50, 100, 200, 300, 500, 1000, 2500, 5000, 10000, 20000
Número de pontos de amostragem Máximo 250000
Resolução de amostragem Mínimo 0,04 m
Precisão da medição de distância ±(0,75 m + Distância de medição × 2 × 10-5 + Resolução de amostragem)
Precisão da medição de perdas ±0,03 dB/dB
Precisão da medição de perda de retorno ±2 dB
Módulo de Medidor de Potência Óptica (Integrado) SIM

OPM
Comprimento de onda 800 ~ 1650nm
Intervalo de medição -70 ~ +6dBm
Precisão da medição <(±0,2dB ou ±5%)
Resolução da tela 0,01 dB
Porta de entrada óptica Ponteira universal de 2,5 mm para SC, FC, ST

Módulo de fonte de luz estabilizada (embutido)
SLS
Comprimento de onda (nm) 1310/1550
Potência de saída =-10dBm
Modo de modulação CW, 270 Hz, 1 kHz, 2 kHz
Aula de laser Classe 1M ou Classe 1
Porta de entrada óptica Relatório OTDR

Módulo de localização visual de falhas (integrado)
VFL
Comprimento de onda (nm) 650±10nm
Potência de saída 10mW
Modo de modulação CW, CHOP (2 Hz)
Aula de laser Classe 3R
Porta de entrada óptica Ponteira universal de 2,5 mm para FC, SC, ST


FIP
Aprovado/Reprovado v
Ampliação 400X
Resolução(um) =1,0
Interface elétrica USB 2.0
Conector Óptico FC/UPC,SC/UPC,ST/UPC
Tamanho CMOS 1/3 de polegada

Teste de redes RJ45 (integrado)
Cabo aplicável CAT5, CAT6
Distância de agrupamento de cabos 300m
Distância do sinal de emissão 300m

Especificações gerais
Mapa de links v
Julgamento de aprovação/reprovação v
Unidade de distância m, km, milha, kf
Software de análise de PC v
Línguas Inglês, Español, Chinês, Português, Français,
Conector óptico FC/UPC

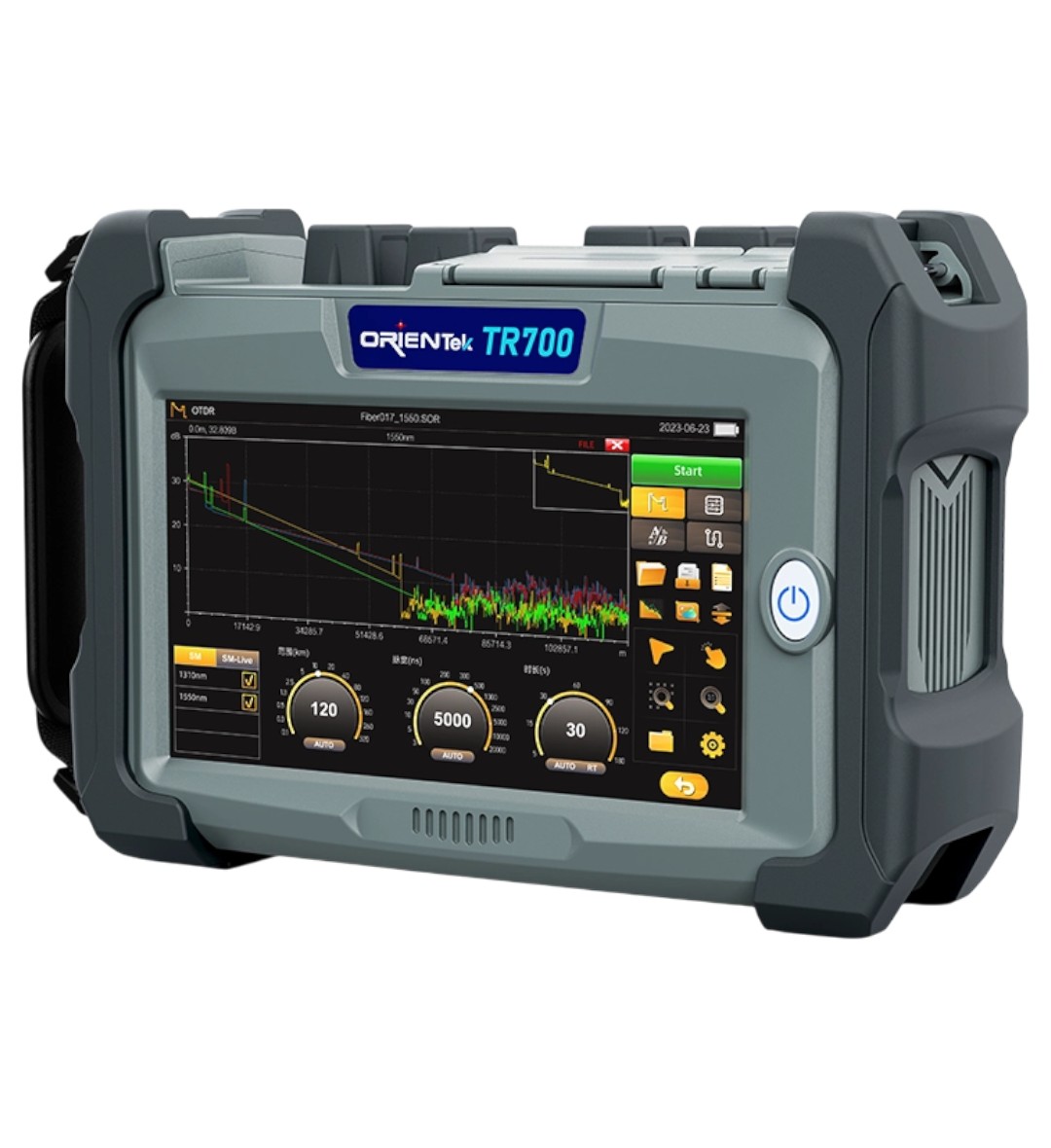

Mostrar Tela sensível ao toque de 7 polegadas (Resolução: 1024 × 600)
Porta Carregador porx 2, 12V - 2,5A e Tipo C
Temperatura de operação -10 a 50 °C (0 a 40 °C quando o adaptador AC está sendo usado, 0 a 35 °C quando a bateria está sendo carregada)
Temperatura de armazenamento -20 a 60°C
Altitude 4000 m
Umidade 0 a 90% UR
Requisitos de energia: 100 - 240 V AC, 50/60 Hz (adaptador AC, sem condensação)
Bateria 7,4 V, 10500 mAh, =77 Wh
Iluminação LED >15000mcd
Tempo de funcionamento 12 HORAS
Armazenamento de dados
Armazenamento interno: =10000traces; Armazenamento externo: memória USB
Dimensões 232 mm (L) × 161 mm (A) × 70 mm (P)
Peso 1,6 kg (incluindo bateria interna e protetores, excluindo unidade OTDR e opcionais)
