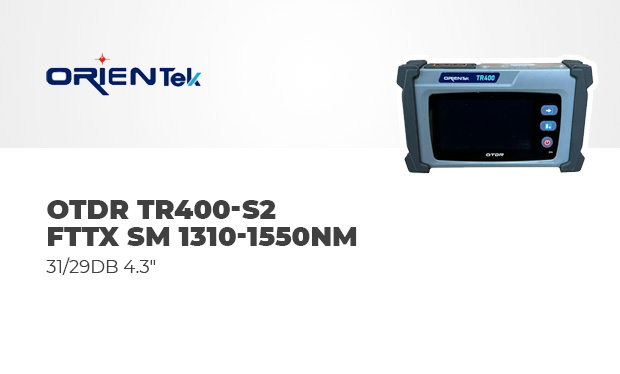

F. OTDR TR400-S2 FTTX SM 1310-1550NM 31/29DB 4.3" ORIENTEK

Especificações Técnicas.
Modelo: F. OTDR TR400-S2 FTTX SM 1310-1550NM 31/29DB 4.3" ORIENTEK
Código referência: 97783

1 FC/UPC

FTTx-OTDR

O OTDR TR400 da Orientek é especializado em instalação e solução de problemas de redes FTTx, suportando testes de redes ópticas de acesso e passivas. Disponível em modelos de comprimento de onda único, duplo e triplo, o modelo de comprimento de onda único suporta testes em redes ativas. Essa versatilidade atende a diversas necessidades dos usuários. Com um design compacto e opções de múltiplos comprimentos de onda, o instrumento demonstra excepcional adaptabilidade para implantação e manutenção de redes FTTx.
TR400

- Mapa de ligação inteligente
- Bateria de alta capacidade de 6000mAh
- Faixa dinâmica máxima: 31dB
- Zona morta de evento =1,5m. Zona morta de atenuação =5m.
- Capaz de detectar eventos contínuos em cabos de fibra óptica de 8x3m no modo automático (padrão da indústria).

Características:
- Modelo TR400-S2
- Comprimento de onda (nm) 1310/1550 ±20
- Faixa dinâmica (dB) 31/29
- Zona Morta do Evento (m) 1.5
- Zona Morta de Atenuação =5
- Número de interfaces de fibra 1 FC/UPC
- Fibra aplicável SM
- Alcance (km) 0,5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150
- Precisão da distância (m) ± (1 m + distância de medição × 2 × 10 - 5 + resolução do ponto de coleta)
- Número de pontos de amostragem 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000
- Largura do pulso (ns) =15000
- Resolução de amostragem (m) 0,04m
- Precisão de perda ±0,03 dB/dB
- Precisão da reflexão ±2dB

Módulo de Medidor de Potência Óptica (Integrado) OPM
- Faixa de comprimento de onda 800~1650nm
- Configuração do comprimento de onda (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650
- Faixa de potência -70~6dBm
- Precisão de medição <(±0,2dB ou ±5%)
- Resolução da tela 0,01 dB
- Interface óptica FC/UPC + Conector Universal de 2,5 mm

Módulo de fonte de luz estabilizada (embutido)
- Comprimento de onda (nm) 1310/1550
- SLS Potência de saída óptica =-10dBm
- Modo de Modulação CW, 270Hz, 1kHz, 2kHz
- Aula de Laser Classe 1M ou Classe 1
- Porta de saída óptica porta óptica OTDR

Módulo de localização visual de falhas (integrado)
- VFL
- Comprimento de onda (nm) 650
- Potência de saída 10mW
- Modo de Modulação CW, CHOP (2 Hz)
- Aula de Laser Classe 3R
- Interface de fibra óptica Conector universal de 2,5 mm para FC, SC, ST
