F. OLT FONTE ZTE ZXDU68 B301 300A 6*RETIF ZXD3000 48V V6.0
ZXDU68 B301 V6.0 EPS 6*ZXD3000 V6.6 Rectifier(50A),48V 300A,MAX 300A

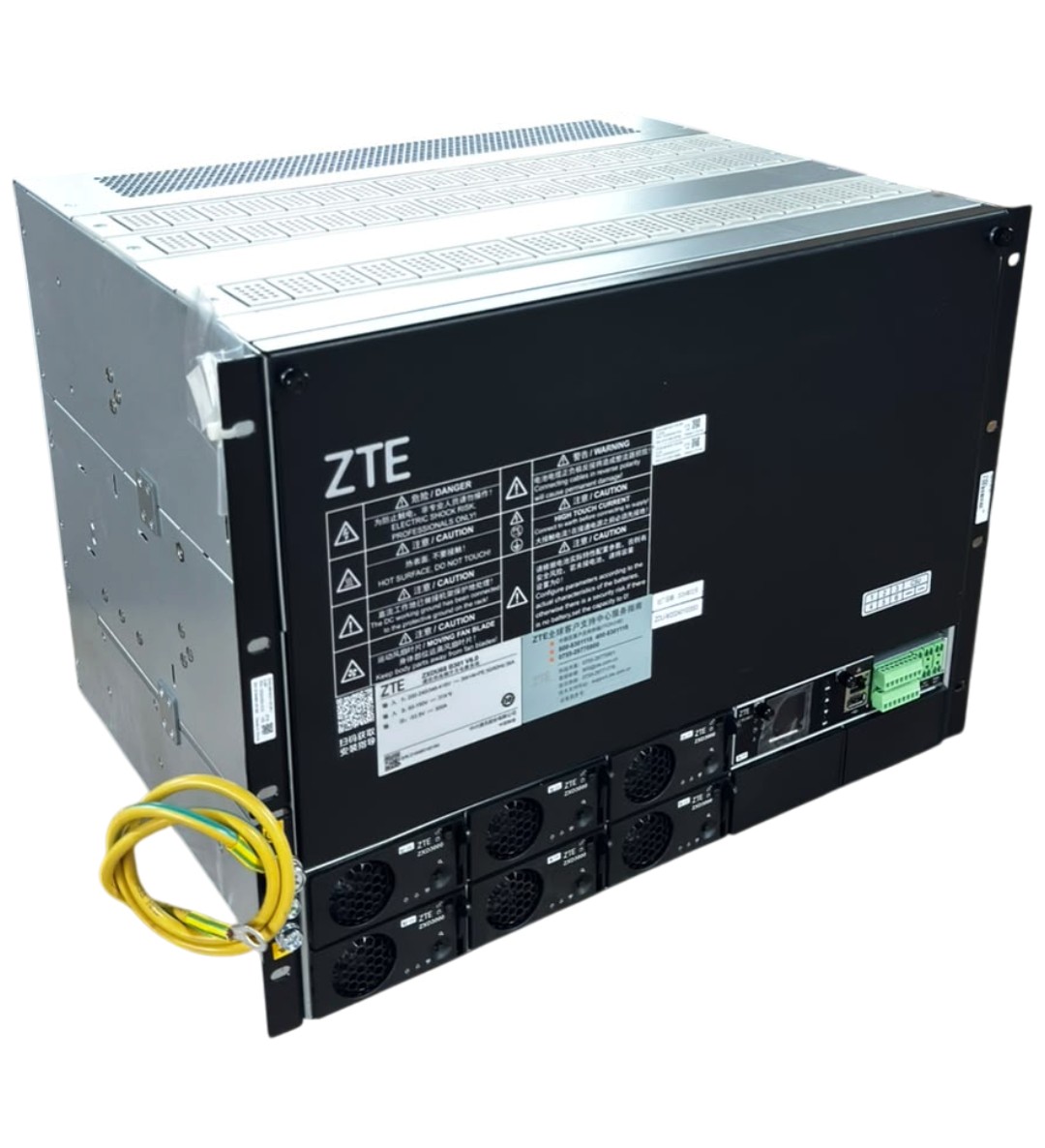

Sistema de alimentação integrado ZXDU68 B301 V6.0
O ZXDU68 B301 V6 é um sistema de alimentação embutido de 8U de altura e 19 polegadas de largura. O sistema pode fornecer energia para equipamentos de comunicação em série de -48 V e carregar baterias. Quando totalmente configurado, o sistema é equipado com seis retificadores (com possibilidade de inserção de baterias solares) e pode fornecer uma potência máxima de saída de 18 kW.
Destaques:
Retificador com eficiência máxima de até 97%; em modo de repouso, a potência de saída do retificador é inferior a 4 W.
Alta densidade de potência de até 49,2 W/pol², otimizando o aproveitamento do espaço.
Ampla faixa de tensão de entrada de 80V a 300V, alta adaptabilidade a redes elétricas deficientes para proteger a bateria.
O sistema pode ser gerenciado remotamente por meio de um computador com o navegador Web instalado, em qualquer lugar com conexão Ethernet disponível.
Expansão de armazenamento através da interface USB, permitindo uma implantação rápida por meio da configuração em lote das informações do local.
A função Easy Touch do retificador permite ao operador uma comunicação conveniente entre a CSU e vários retificadores.
Fornece contatos secos e interfaces RJ45, RS232 e RS485. Atende aos requisitos de redes HTTPS e SNMP, reduzindo custos de manutenção e investimento inicial.
Módulo retificador e controlador substituíveis a quente
Parâmetro do produto
Tipo de modelo ZXDU68 B301 V6.0
Módulo retificador ZXEPS R4850F1

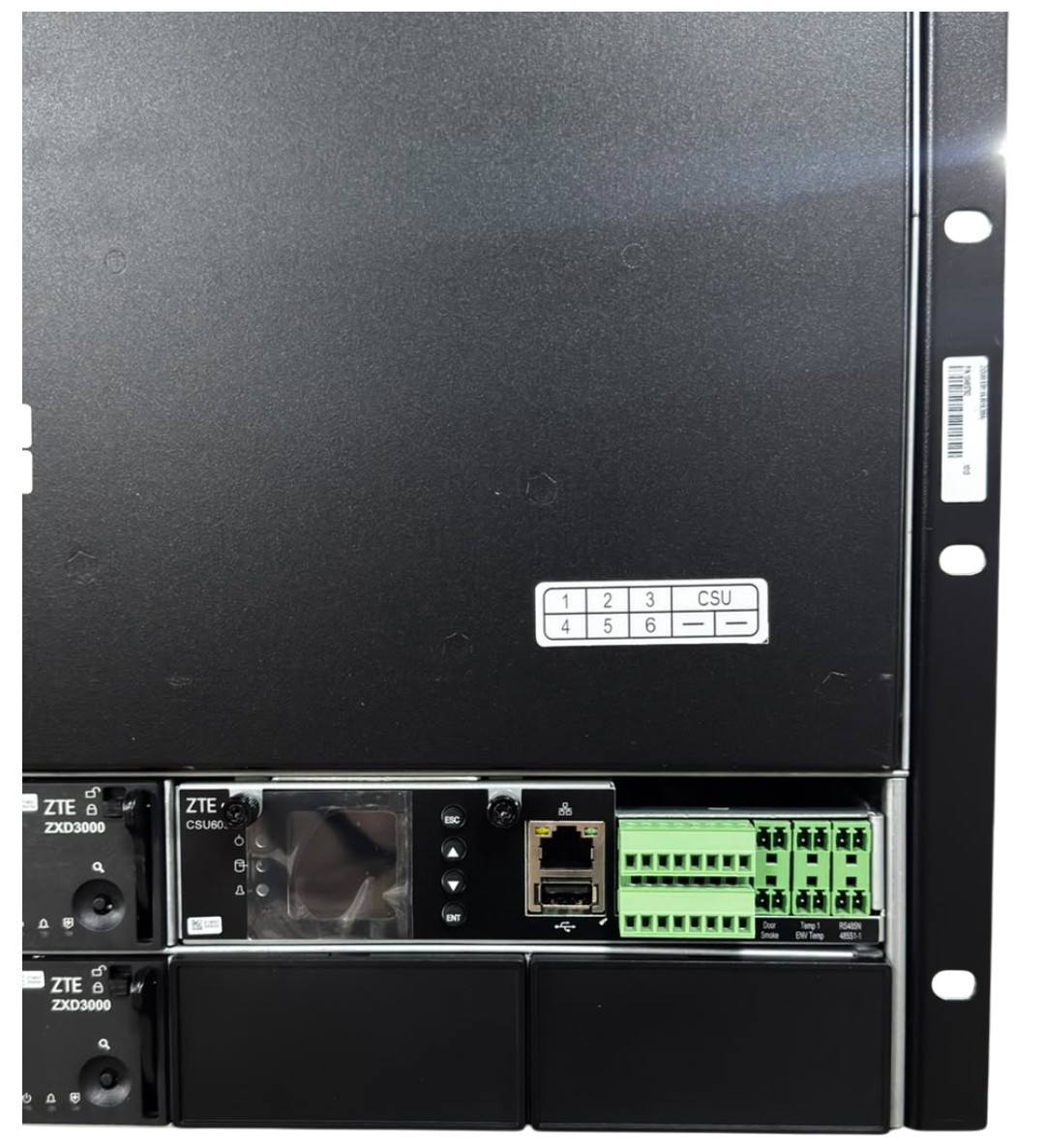

Módulo CSU CSU602A
Entrada AC
Tipo de entrada 220/380 VAC, trifásico, cinco fios (L1/L2/L3/N/PE)
Faixa de tensão de entrada 80 VCA ~ 300 VCA
Freqüência 45~66Hz, 50/60Hz
fator de potência de entrada =0,99 (carga de 50% a 100%)
Entrada AC 1 × 63 A/3P
Saída AC
Opção 1 Incluindo um disjuntor de saída AC e uma tomada de três pinos.
Opção 2 Incluindo um disjuntor de saída AC e um terminal de conexão do fio neutro.
AC SPD Classe C, Imax=40kA(8/20µS)
Saída DC
Potência de saída Máximo 18 kW
Tensão de saída -53,5 V (ajustável de -42 V a -59,5 V)
Capacidade do módulo 6 unidades
Eficiência do módulo Retificador: =95,5% (sob carga nominal), eficiência máxima de 97%.

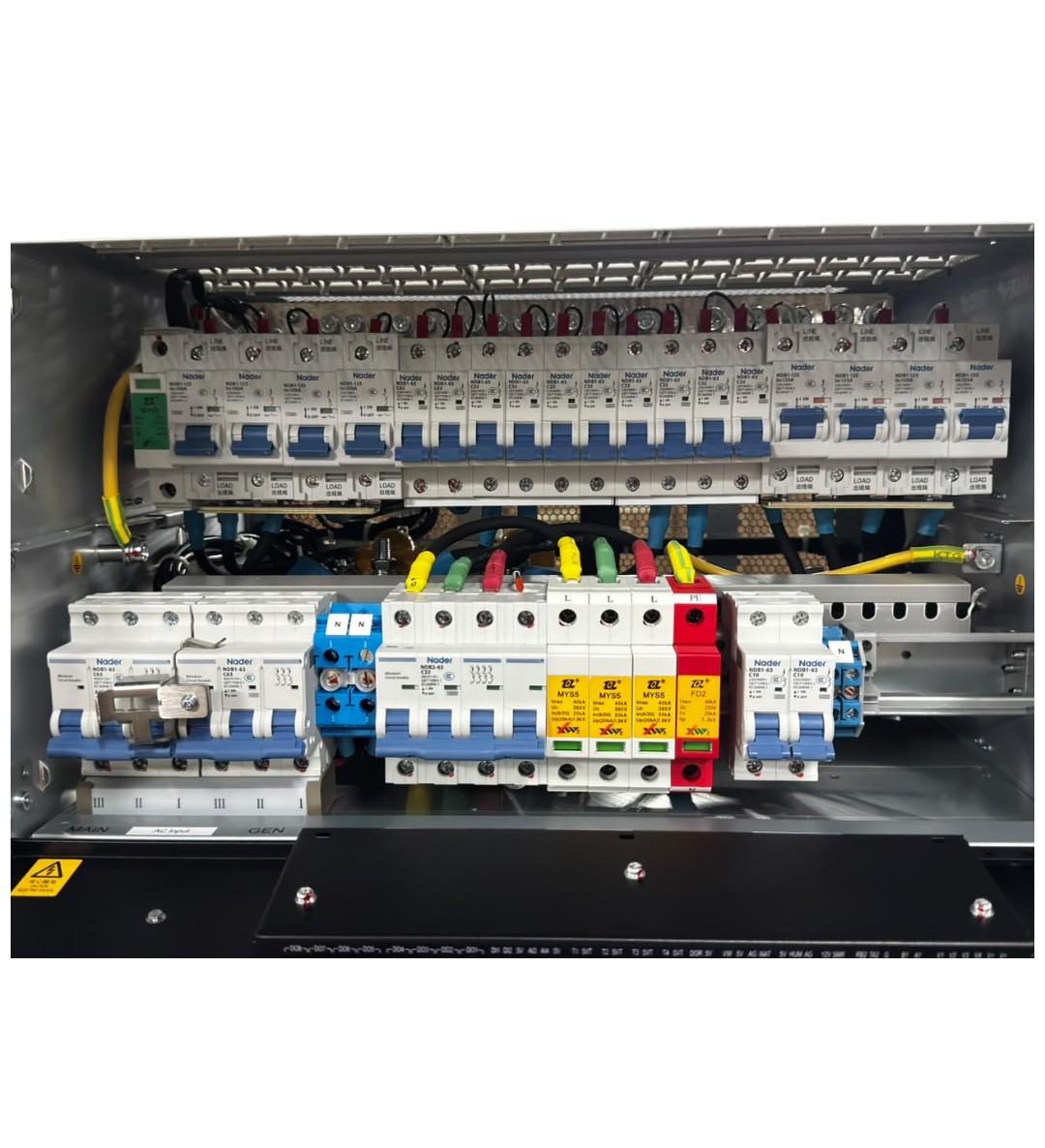

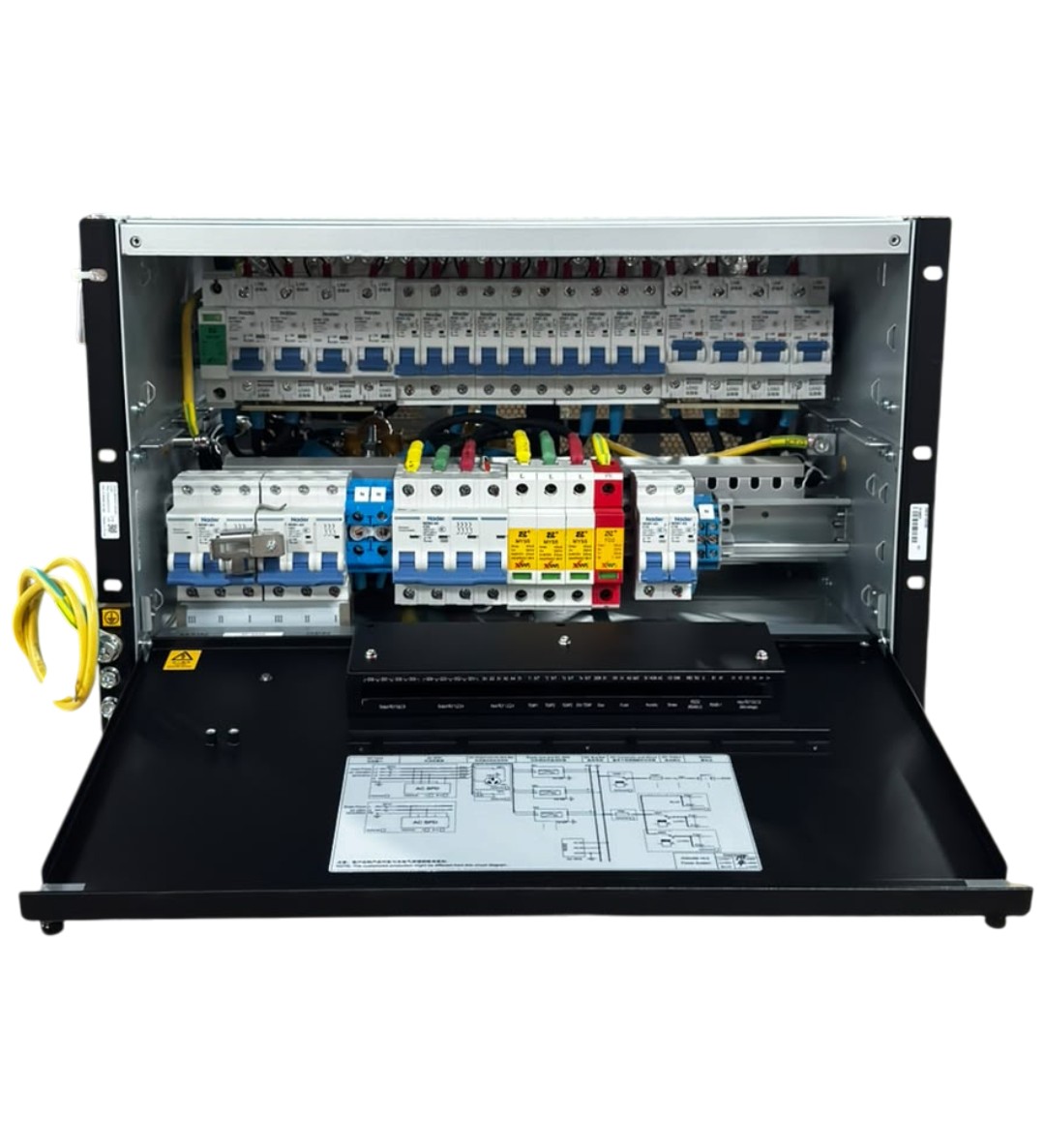

Distribuição de carga Configuração padrão 12P, máximo 20P
Distribuição de baterias 4 disjuntores miniatura de 125 A/1 polo
Ambiente operacional
Temperatura de operação -40°C ~+70°C,
Temperatura de armazenamento -45°C~+75°C
Umidade 5% ~ 95%
Altitude De 0 a 2000 m: potência de saída de 100%; de 2000 a 3000 m: a redução de potência é de 1% a cada aumento de altitude de 100 m. O cliente deve utilizar o sistema considerando a redução de potência.

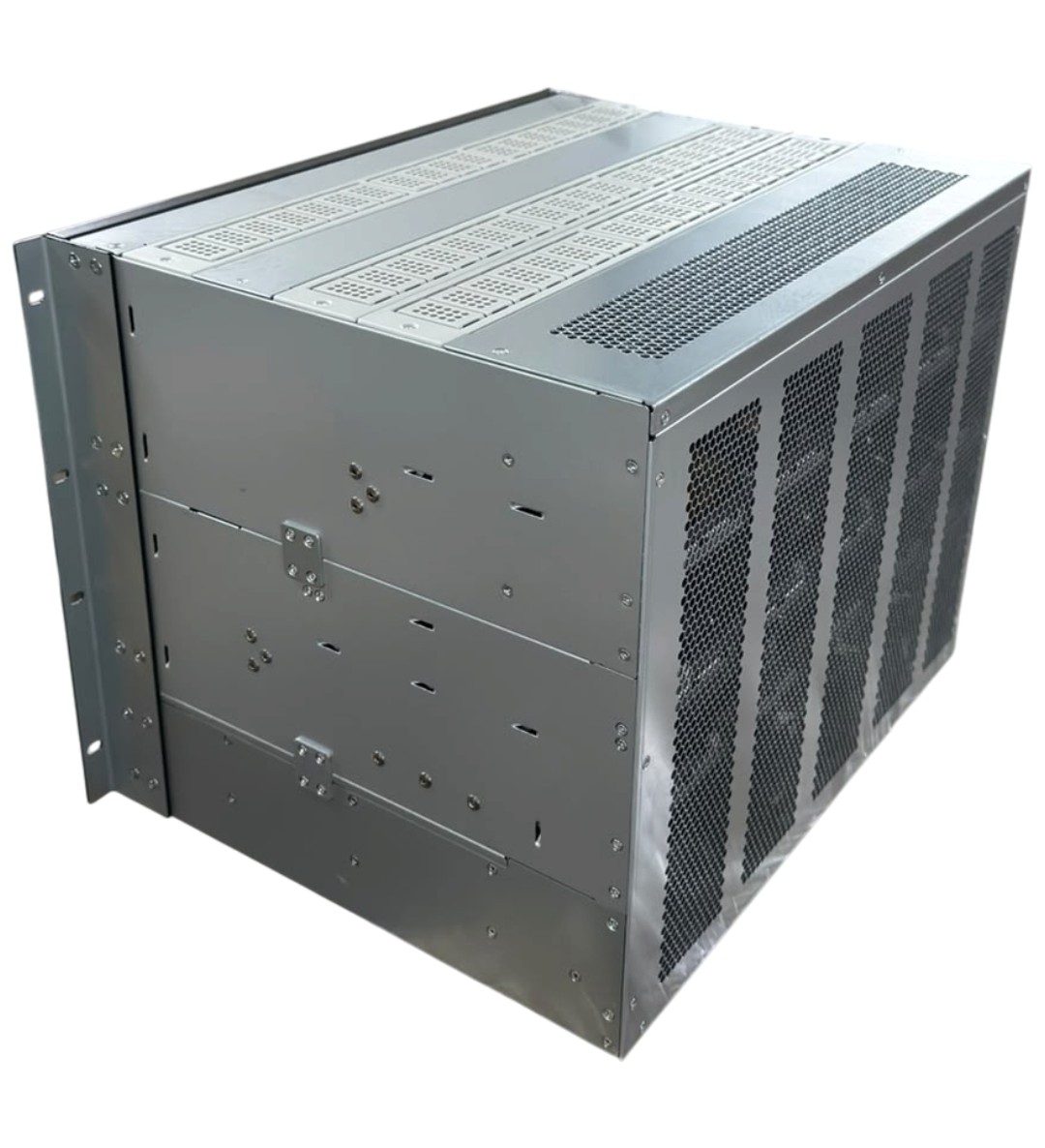

Estrutura
Dimensão 3 mm × 482 mm × 360 mm (A × L × P)
Peso
Peso do chassi: 20,5 kg (sem incluir os retificadores)
Padrão
Segurança IEC62368; GB4943
EMC IEC61000
