F. M XFP 10G ZR 80KM LC 1550NM SMF PARA CISCO

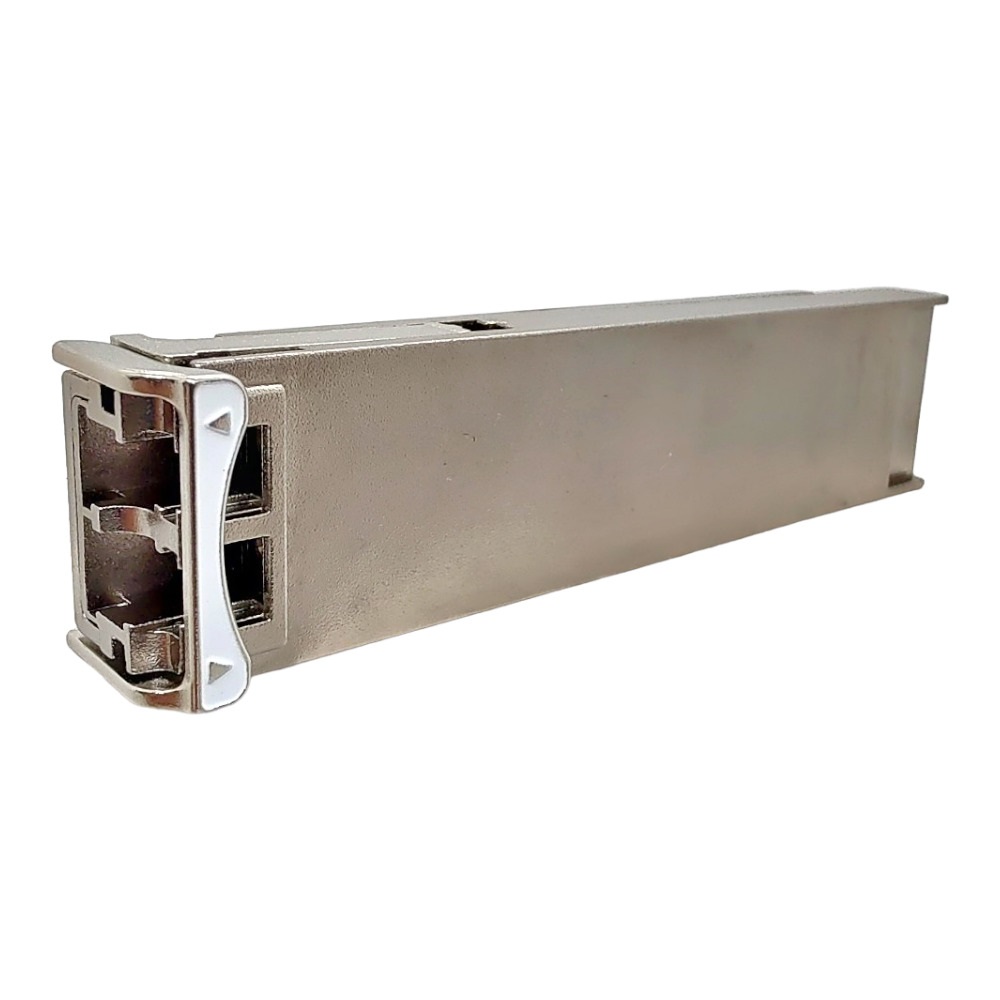

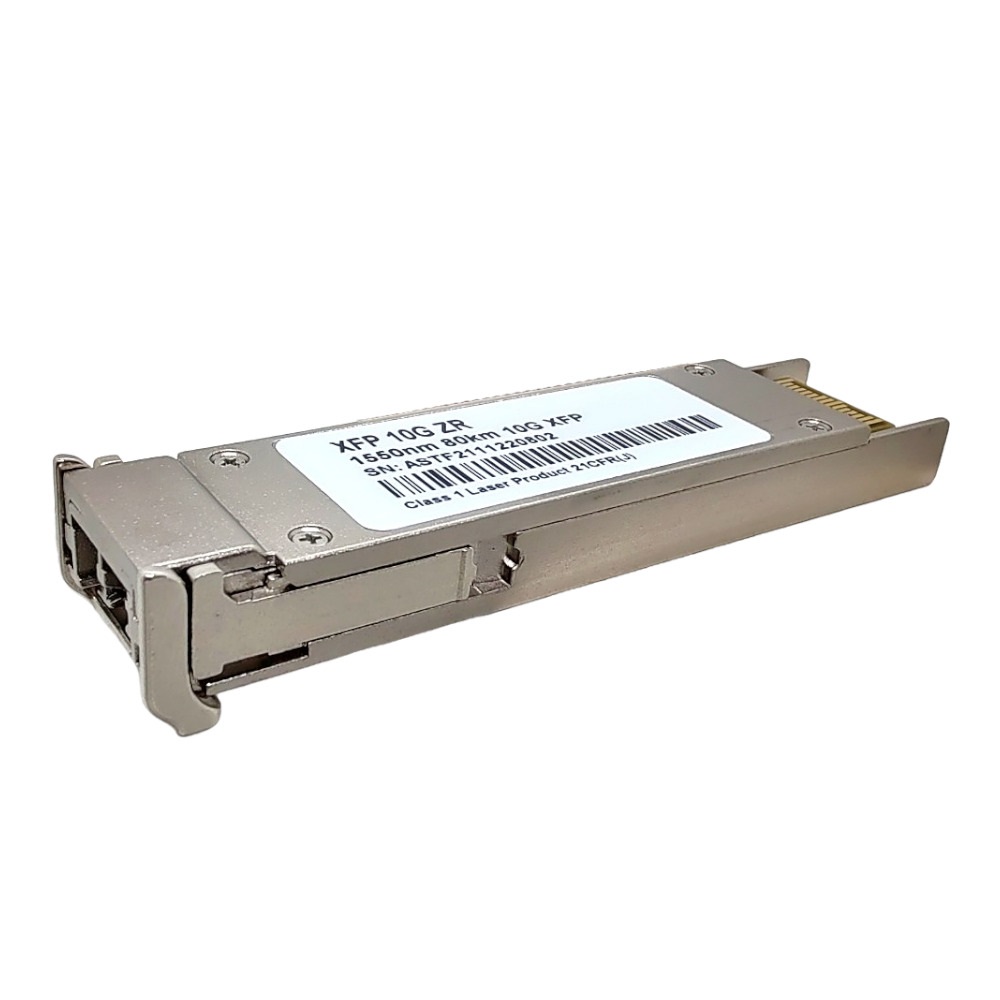

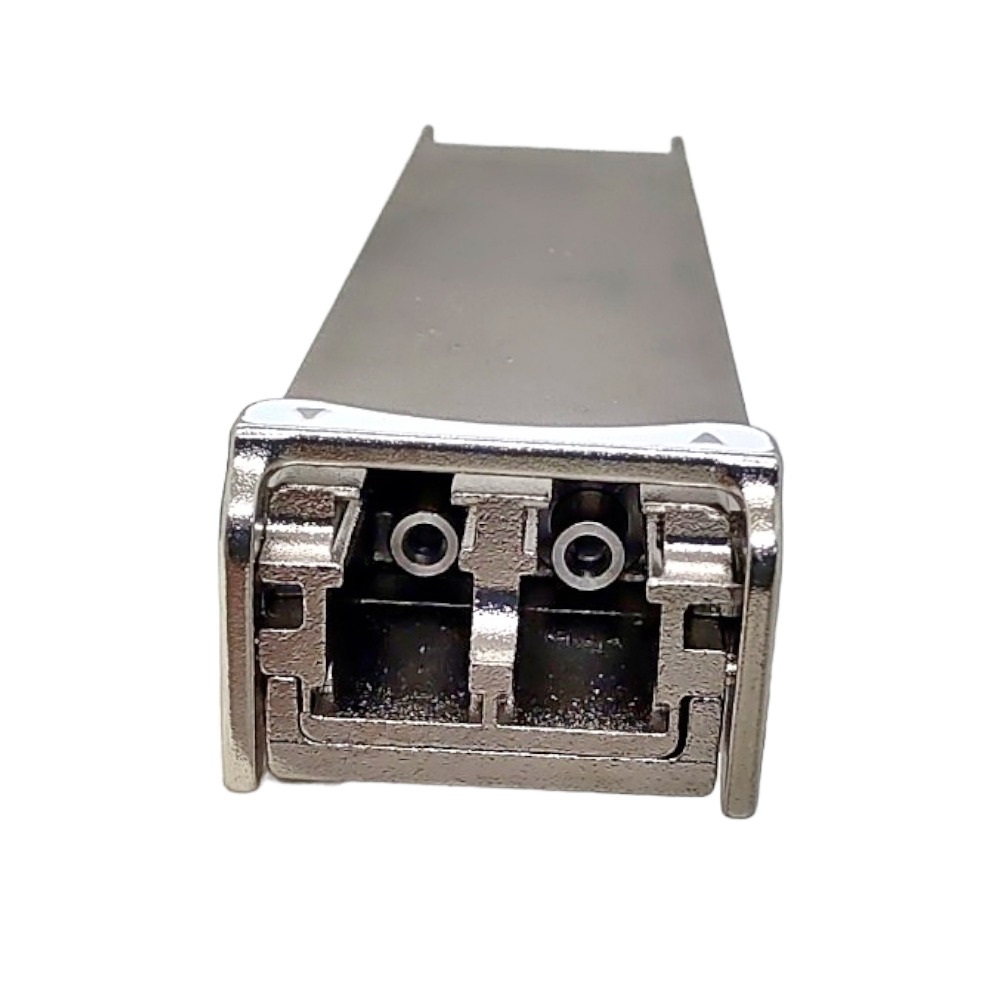

F. M XFP 10G ZR 80KM LC 1550NM SMF PARACISCO Módulo transceptor óptico XFP de 10 Gb / s 10GBASE-ZR / ZW, AOX-5192-ZR link de fibra SMF de até 80km Recursos * Interface óptica serial de 10 Gb / s compatível com 802.3ae, 10GBASE ZR / ZW * Transmissor EML resfriado a 1550nm com TEC, Fotodetector APD * Interface mecânica XFP com trava de segurança e quente plugável * Interface Elétrica de Alta Velocidade XFI * Interface de 2 fios para gerenciamento e digital monitor de diagnóstico * Temperatura da caixa de operação: 0 a 70 ° C * Caixa totalmente metálica para EMI superior desempenho * Firmware avançado permite sistema do cliente informações de criptografia a serem armazenadas em transceptor * Compatível com RoHS Formulários * Placa de linha SONET (OC-192) / SDH (STM64) * 10GBASE-ZR (10.3125Gbps) * 10GBASE-ZW (9.953 Gbps) * Switches e roteadores Ethernet 10GE * Armazenamento 10GE 1. Descrição Geral O AOX-5192-ZR é um módulo transceptor ótico de 10 Gb / s muito compacto para ótica serial aplicativos de comunicação a 10 Gb / s. O AOX-5192-ZR converte uma série elétrica de 10 Gb / s fluxo de dados para sinal de saída óptica de 10 Gb / s e sinal de entrada óptica de 10 Gb / s para série de 10 Gb / s fluxos de dados elétricos. A interface elétrica de alta velocidade de 10 Gb / s é totalmente compatível com XFI especificação e permite o rastreamento de PCB host FR4 de até 200 mm. O AOX-5192-ZR é projetado para uso em uma variedade de equipamentos SONET / SDH de 10 Gb / s incluindo FEC (9,95 Gb / s a ??10,7 Gb / s) e Ethernet LAN (10,3 Gb / s) e WAN (9,95 Gb / s) formulários. O transmissor EML de 1550 nm resfriado de alto desempenho e APD de alta sensibilidade receptor fornece desempenho superior para aplicações SONET / SDH e Ethernet em até Links de 40km. O formato totalmente compatível com XFP fornece porta óptica fácil de conexão automática atualizações e baixa emissão EMI. 2. Descrição funcional O AOX-5192-ZR contém um conector LC duplex para a interface óptica e um conector de 30 pinos conector para a interface elétrica. O gráfico da seção 3 mostra o diagrama de bloco funcional do transceptor AOX-5192-ZR XFP. Operação do transmissor O módulo transceptor recebe dados elétricos de 10 Gb / s e transmite os dados como um sinal. O transmissor contém um circuito Clock Data Recovery (CDR) que reduz o jitter de sinal recebido e remodela o sinal elétrico antes de elétrico para óptico (E-O) conversão. A potência de saída óptica é mantida constante por um controle automático de potência (APC) circuito. A saída do transmissor pode ser desligada pelo sinal de desabilitação de TX, no pino TX_DIS. Quando TX_DIS é declarado alto, o transmissor é desligado. Operação do receptor O sinal óptico recebido é convertido em sinal de dados elétricos serial. O receptor óptico contém um circuito CDR que remodela e recoloca um sinal elétrico antes de enviar para o canal XFI (ou seja, conector XFP e traços de sinal de alta velocidade). O sinal RX_LOS indica potência óptica insuficiente para recepção de sinal confiável no receptor.
